weisang.com > FlexPro > Features & Optionen > Analyse-Optionen > Digitale Filter

FlexPro Analyse-Option Digitale Filter

Erleben Sie moderne Entwurfstechniken bei einfachster Bedienung. Der Analyse-Assistent von FlexPro vereint die Schritte Filterentwurf, Filterung und Präsentation zu einem einfachen sequentiellen Vorgang. Mittels Echtzeit 2D- und 3DGrafiken bietet Ihnen FlexPro sofortiges visuelles Feedback bei jeder Änderung der Filterspezifikation.

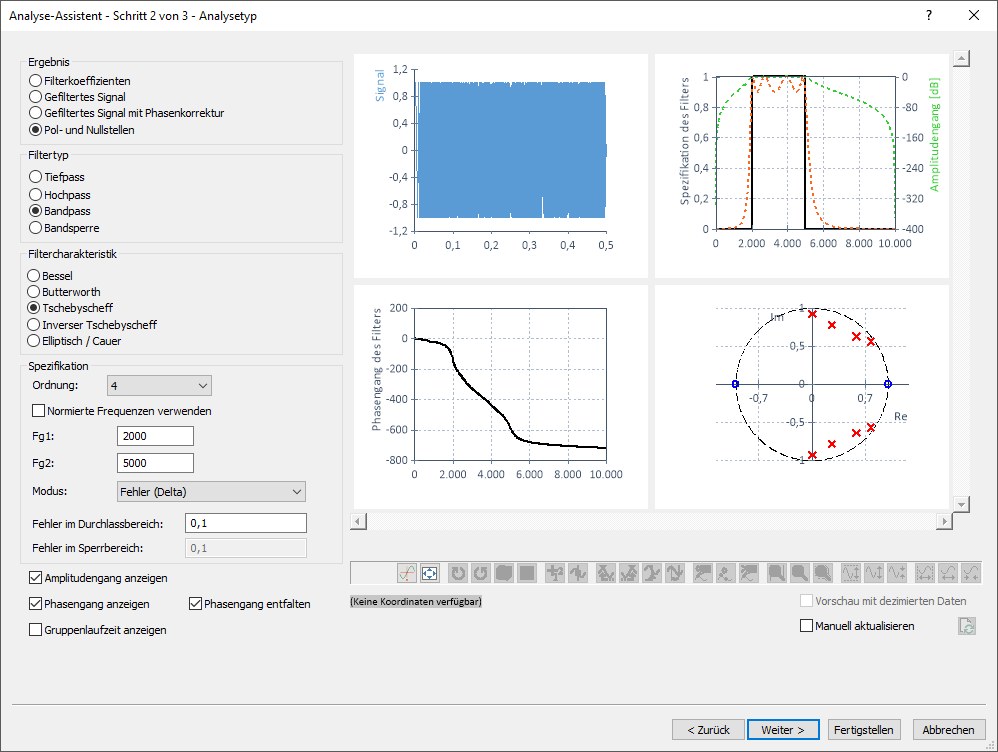

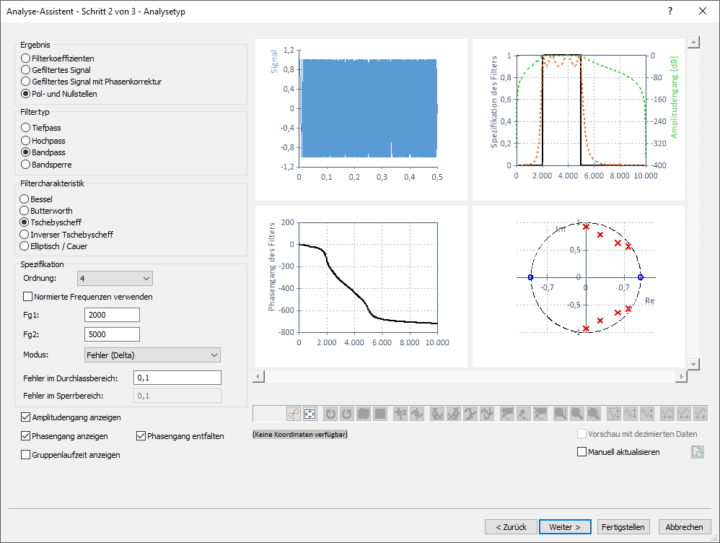

  • Verbesserte IIR-Filter
    IIR-Filter verfügen über interne Rückkopplungen (Rekursive Filter) und bieten hohe Steilheit bei geringer Filterlänge. Zum Entwerfen von Tiefpass, Hochpass, Bandpass und Bandsperre.

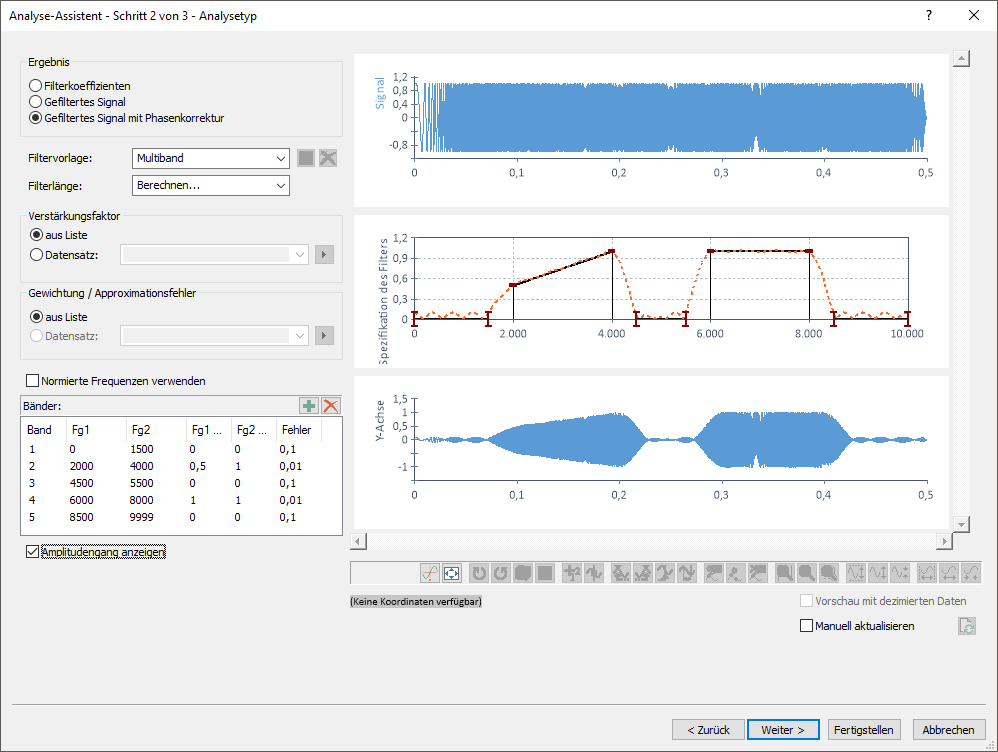

  • FIR-Filterentwurf
    FIR-Filter verzichten auf Rückkopplung und sind daher immer stabil. FlexPro bietet Ihnen zwei Verfahren zur Berechnung phasenlinearer Filter mit minimaler Filterlänge.

Leistungsmerkmale:

  • FIR-Filterentwurf nach Fenster-Methode
    Verwenden Sie das Kaiser- oder Tschebyscheff-Fenster, um den Filter über Filterlänge, Dämpfung und Breite des Übergangs genauer zu spezifizieren. Sie brauchen nur zwei der Parameter vorzugeben, der dritte wird dann automatisch berechnet.
  • FIR-Filterentwurf nach Equiripple-Methode
    Neben den Standardtypen Tiefpass, Hochpass, Bandpass und Band sperre entwerfen Sie hiermit beliebige Multiband-Filter.
  • Glättungsfilter
    Setzen Sie diesen Filter ein, um Signale zu glätten, deren Peaks möglichst unverfälscht erhalten bleiben sollen.
  • CFC-Filter
    CFC steht für Channel Frequency Class, ein vierpoliger, phasenloser Butterworth-Filter, der vor allem bei Crashtests angewandt wird. Implementierung gemäß ISO 6487.
