Cet objet d'analyse est utilisé pour analyser les vibrations transmises à la main qui sont transférées des outils vibrants aux mains et aux bras en passant par les paumes et les doigts. Ces vibrations peuvent endommager les tissus des mains et des bras. Si une personne est exposée à de fortes vibrations, cela présente des risques pour sa santé et sa sécurité. Les risques sont plus élevés lorsque l'amplitude des vibrations est importante, que les durées d'exposition sont longues, fréquentes et régulières et que les vibrations comprennent des chocs ou des secousses violents.
Les résultats de l'objet d'analyse sont utilisés pour évaluer les risques causés par les vibrations. Les directives et les normes comprennent des valeurs limites d'exposition qui peuvent être comparées aux résultats évalués. Vous pourrez ainsi déterminer si des mesures de sécurité visant à éliminer ou à réduire les effets des vibrations sont nécessaires.

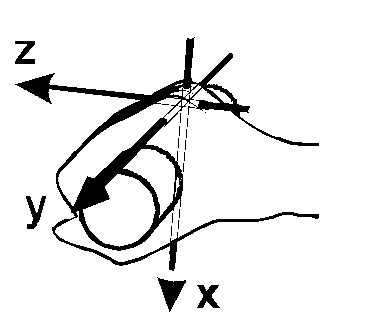

Direction des vibrations
Les signaux d'accélération déjà calibrés sont utilisés comme signaux d'entrée. Vous pouvez utiliser la direction de vibration pour spécifier si un signal mesuré dans la direction X, Y ou Z est analysé ou si les signaux mesurés dans la direction X, Y et Z doivent être utilisés ensemble pour l'analyse.
La première étape de l'analyse consiste à évaluer les fréquences des signaux d'accélération. Cela peut se faire aussi bien dans le domaine temporel que dans le domaine fréquentiel (par exemple, pondération des bandes de tiers d'octave). Dans FlexPro, le filtrage a lieu dans le domaine temporel. La pondération de fréquence Wh est utilisée pour toutes les directions pour l'analyse des vibrations transmises à la main.
Options de résultat
L'objet d'analyse offre une variété d'options de résultat qui peuvent être utilisées pour évaluer les effets des vibrations sur le corps humain. A l'exception du signal d'accélération pondéré en fréquence, il s'agit de valeurs individuelles. Comme les résultats sont présentés sous forme de liste, vous pouvez utiliser l'opérateur List Element pour accéder aux éléments individuels.
Les options de résultat suivantes sont disponibles pour les différentes directions de vibration :
Option |
Nom d'élément de liste |
Description |
|---|---|---|
Signal d'accélération pondéré en fréquence |
.["FrequencyWeightedSignal_X"] |
Le signal d'accélération calibré est filtré avec la pondération de fréquence wh . |
Accélération pondérée en fréquence ahw |
.["ahw_X"] |
La moyenne carrée (valeur RMS) du signal d'accélération pondéré en fréquence fournit l'accélération pondérée en fréquence ahw. |
Exposition quotidienne A(8) |
.["A8_X"] |
Il s'agit de l'accélération continue équivalente, normalisée à une journée de 8 heures. Cette valeur est utilisée pour évaluer l'exposition quotidienne aux vibrations. |
Temps nécessaire pour atteindre la valeur d'exposition déclenchant l'action de A(8) |
.["EAV_TIME_A8_X"] |
Le temps nécessaire pour que l'exposition journalière A(8) atteigne la valeur d'exposition déclenchant l'action de 2,5 m/s². |
Temps jusqu'à ce que la valeur limite d'exposition de A(8) soit atteinte |
.["ELV_TIME_A8_X"] |
Le temps nécessaire pour que l'exposition journalière A(8) atteigne la valeur limite d'exposition de 5 m/s². |
En outre, les options de résultat suivantes sont disponibles en cas de présence de signaux d'accélération dans les directions X, Y et Z :
Option |
Nom d'élément de liste |
Description |
|---|---|---|
Valeur totale des vibrations ahv |
.["ahv"] |
Somme vectorielle des trois accélérations pondérées en fréquence déterminées dans les directions X, Y et Z. |
Exposition quotidienne A(8) total |
.["A8"] |
Correspond à la valeur totale des vibrations, normalisée à une journée de 8 heures. |
Durée de l'exposition
La durée d'exposition est nécessaire pour calculer l'exposition quotidienne A(8).
Remarque :
Si plusieurs mesures partielles sont utilisées pour calculer l'exposition quotidienne, les résultats partiels peuvent être calculés à l'aide de l'objet d'analyse. À la fin, une formule FPScript doit être développée pour calculer le résultat total à partir des résultats partiels. L'assistant d'analyse crée cette formule automatiquement. Il est possible de calculer jusqu'à 5 signaux par direction, en indiquant la durée d'exposition respective.
La valeur d'action d'exposition et la valeur limite d'exposition utilisées sont conformes à la directive 2002/44/CE. Il y a un risque de dommage si la valeur d'action d'exposition est dépassée. Il incombe à l'employeur de veiller à ce que les risques causés par les vibrations transmises à les mains soient éliminés ou réduits au minimum. Si la valeur limite d'exposition quotidienne est dépassée, des mesures immédiates sont requises et l'emploi de travailleurs est interdit.
Normes observées
Standard |
Description |
|---|---|
ISO 5349-1:2001 |
Vibrations mécaniques - Mesure et évaluation de l'exposition humaine aux vibrations transmises à la main - Partie 1 : Conditions générales |
Directive 2002/44/EC |
sur les prescriptions minimales de sécurité et de santé relatives à l'exposition des travailleurs aux risques liés aux agents physiques (vibrations) |
