MeshGrid

Produit une grille bidimensionnelle. Utile pour la visualisation tridimensionnelle de fonctions à deux variables ou de fonctions à arguments à valeur complexe.

Syntaxe

MeshGrid(X, le Z)

La syntaxe de la fonction MeshGrid se compose des éléments suivants :

Remarques

Le résultat a toujours la structure de données Liste.

La fonction crée à partir de deux séries de données X de longueur N et Z de longueur M une liste avec deux entrées de même nom X et Z. Cependant, les entrées de résultats de la liste sont maintenant des matrices composées de N Lignes et de M Colonnes, qui sont créées par réplication des arguments de la fonction X ou . Z sont formées. Les unités des matrices de résultats correspondent aux unités des différents arguments.

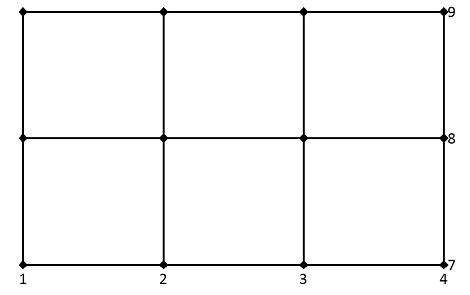

Le résultat peut être représenté par une grille rectangulaire bidimensionnelle avec des N x M Points de grille peut être interprété comme suit : Soit par exemple la série de données X comme {1, 2, 3, 4} dans la direction horizontale et la série de données Z comme {7, 8, 9} dans le sens vertical. La grille, tendue par X et Z est maintenant constitué des coordonnées (1, 7), (2, 7), (3, 7), (4, 7), ..., (1, 9), (2, 9), (3, 9), (4, 9):

Les coordonnées des différents points de la grille sont obtenues par élément à partir des deux matrices portant les mêmes noms :

La fonction MeshGrid appliquée aux deux séries de données, aboutit maintenant à la liste constituée des matrices portant le même nom X (premier élément de la liste) et Z (deuxième élément de la liste).

Cette fonction est généralement utilisée pour représenter en trois dimensions des fonctions de y = f(x, z) de deux variables sur une grille rectangulaire bidimensionnelle. En particulier, cela permet d'utiliser des fonctions y = f(z) = f(z1, z2) avec des arguments de valeur complexe z = z1 + i * z2 peuvent être calculées et représentées sur le plan complexe.

Disponible dans

FlexPro Basic, Professional, Developer Suite

Exemples

Dim x = {1, 2, 3, 4}
Dim z = {7, 8, 9}
Dim grid = MeshGrid(x, z)
Dim y = grid.["X"]^2 - grid.["Z"] // = grid.[0]^2 - grid.[1]
Signal(y, x, z)

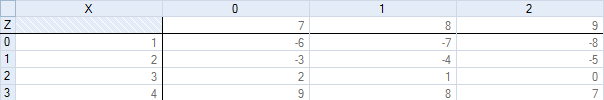

Exemple 1 : Procédure pour le calcul de fonctions avec deux variables

Calcule la fonction y = x^2 - z délimitant la grille à l'aide des séries de données {1, 2, 3, 4} (dans la direction X) et {7, 8, 9} (dans la direction Z) :

Dim x = Series(-4, 4, 0.01)
Dim z = x
Dim grid = MeshGrid(x, z)
Dim y = ArcTan2(grid.["Z"], grid.["X"])
Signal(y, x, z)

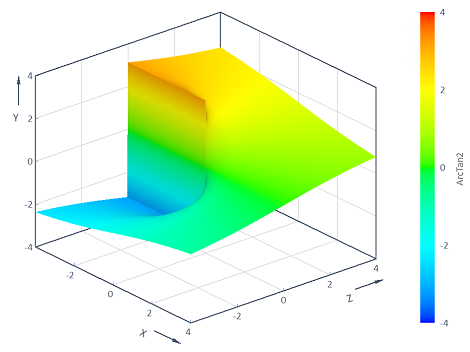

Exemple 2 : Visualisation de la fonction ArcTan2 avec 2 variables

Calcule la fonction ArcTan2 y = f(x, z) = ArcTan2(z, x) à travers la plage (x, z) bidimensionnelle [-4, 4] x [-4, 4]. La visualisation dans un graphique de contour 3D donne les résultats suivants :

Dim x = Series(-16, 16, 0.04)
Dim z = x
Dim grid = MeshGrid(x, z)
Dim y = Sinc(Sqrt(grid.["X"]^2 + grid.["Z"]^2))
Signal(y, x, z)

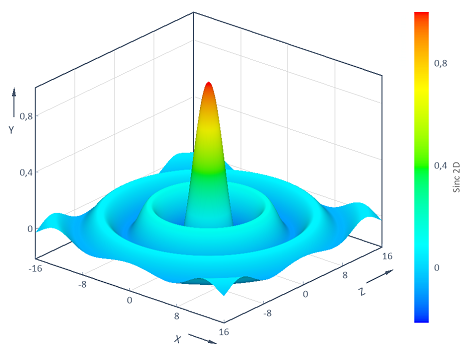

Exemple 3 : Visualisation de la fonction Sinc en 2D

Calcule la fonction Sinc bidimensionnelle y = f(x, z) = Sinc(Sqrt(x^2 + z^2)) à travers la plage (x, z) bidimensionnelle [-16, 16] x [-16, 16]. La visualisation dans un graphique de contour 3D donne les résultats suivants :

Dim z1 = Series(-6, 6, 0.02)
Dim z2 = z1
Dim grid = MeshGrid(z1, z2)
Dim y = Real(Log(grid.[0] + 1i * grid.[1]))
Signal(y, z1, z2)

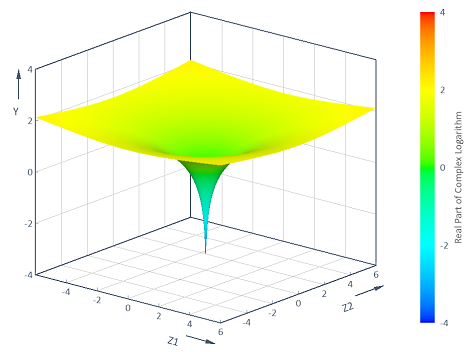

Exemple 4 : Visualisation de fonctions avec des arguments complexes

Calcule la partie réelle du logarithme complexe y = f(z1, z2) = Real(Log(z1 + i* z2)) à travers le plan (z1, z2) complexe [-6, 6] x [-6, 6]. La visualisation dans un graphique de contour 3D donne les résultats suivants :

Arguments x, z
Dim xMatrix = x # NumberOfRows(z)
Dim zMatrix = TransposeMatrix(z # NumberOfRows(x))
List("X", xMatrix, "Z", zMatrix)


Exemple 5 : Code FPScript équivalent

Le code FPScript suivant produit le même résultat que la fonction MeshGrid.
