Coupe les surfaces à un bord ou le long d'une courbe fermée.
Syntaxe
Clip2D(Surface, le CuttingEdge, le Mode)
La syntaxe de la fonction Clip2D se compose des éléments suivants :
Section |
Description |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Surface |
La surface à élaguer, qui peut être une matrice de données/série de signaux ou une courbe spatiale. Si vous spécifiez une série de données ou une matrice de données, les composantes X et Z seront générées automatiquement. Les structures de données autorisées sont Matrice de données, le Série de signaux et Courbe 3D. Tous les types de données numériques sont autorisés. Si l'argument est une liste, alors la fonction est exécutée pour chaque élément de la liste et le résultat est également une liste. |
||||||||||||||
CuttingEdge |
Précise le bord de coupe à suivre. Les structures de données autorisées sont Scalaire et Signal. Tous les types de données numériques sont autorisés. Si l'argument est une liste, alors son premier élément est pris. S'il s'agit à nouveau d'une liste, le processus est répété. |
||||||||||||||
Mode |
Spécifie le mode de découpage de l'ensemble de données. L'argument Mode peut avoir les valeurs suivantes :
Si l'argument est une liste, alors son premier élément est pris. S'il s'agit à nouveau d'une liste, le processus est répété. |
Remarques
Si Surface est du type de données calendaires ou période de temps, alors cela s'applique également au résultat. Pour tous les autres Surface le type de données du résultat est une valeur à virgule flottante 64 bits.
Si l'argument est CuttingEdge est donné sous forme de valeur unique, toutes les valeurs Y dont les valeurs X sont supérieures (CLIP2D_XMAX), plus petites (CLIP2D_XMIN) ou dont les valeurs Z sont supérieures (CLIP2D_ZMAX) ou plus petites (CLIP2D_ZMIN) sont supérieures à la valeur limite indiquée.
Si l'argument CuttingEdge est spécifié comme un signal, la composante Y correspond à la dimension de la surface à découper et la composante X correspond à l'autre dimension. Le cas échéant, une interpolation est effectuée. Sur Mode égal CLIP2D_XMAX ou CLIP2D_XMIN la composante Y du signal correspond par exemple à la composante X de la surface et la composante X du signal correspond à la composante Y de la surface.
Pour les modes CLIP2D_CURVEOUTSIDE et CLIP2D_CURVEINSIDE l'argument doit être CuttingEdge doit être spécifié comme signal. Les valeurs Y et X du signal doivent alors former une courbe fermée le long de laquelle le découpage doit être effectué. Les valeurs Y du signal sont attribuées à la composante Z de la surface et les valeurs X à sa composante X. Les valeurs Y sont attribuées à la composante Z de la surface et les valeurs X à sa composante X. Les valeurs X sont attribuées à la composante Z de la surface. La courbe définie par le signal est automatiquement fermée, c'est-à-dire que le premier point du signal ne doit pas correspondre au dernier.
Constante |
Procédure |
|---|---|
CLIP2D_XMAX |
Toutes les valeurs Y dont la valeur X attribuée est supérieure à l'arête de coupe spécifiée sont définies comme invalides (void). |
CLIP2D_XMIN |
Toutes les valeurs Y dont la valeur X attribuée est inférieure à l'arête de coupe spécifiée sont définies comme invalides (void). |
CLIP2D_ZMAX |
Toutes les valeurs Y dont la valeur Z attribuée est supérieure à l'arête de coupe spécifiée sont définies comme invalides (void). |
CLIP2D_ZMIN |
Toutes les valeurs Y dont la valeur Z attribuée est inférieure à l'arête de coupe spécifiée sont définies comme invalides (void). |
CLIP2D_CURVEOUTSIDE |
Toutes les valeurs Y dont les coordonnées X, Z attribuées sont en dehors de la courbe fermée passée comme argument CuttingEdge sont définies comme invalides (void). |
CLIP2D_CURVEINSIDE |
Toutes les valeurs Y dont les coordonnées X, Z attribuées se trouvent à l'intérieur de la courbe fermée passée comme argument CuttingEdge sont définies comme invalides (void). |
La valeur absolue est formée pour les types de données complexes.
Disponible dans
FlexPro Basic, Professional, Developer Suite
Exemples

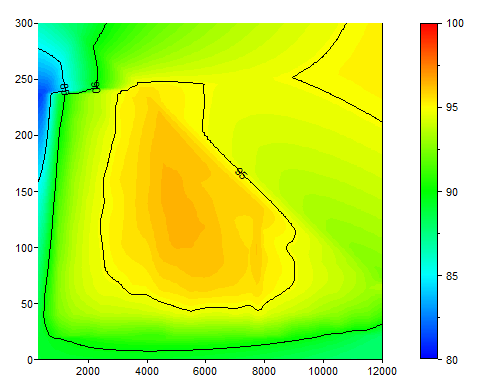

Dim d = Data
d = Clip2D(d, 2000, CLIP2D_XMIN)
d = Clip2D(d, 10000, CLIP2D_XMAX)
d = Clip2D(d, 50, CLIP2D_ZMIN)

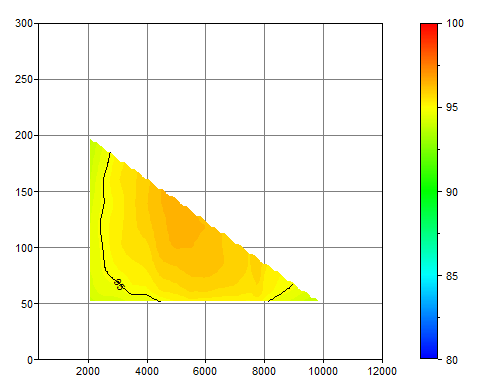

d = Clip2D(d, Signal({200,50},{2000,10000}), CLIP2D_ZMAX)
Dans l'exemple suivant, une surface est coupée dans la direction X ainsi que dans la direction Z.

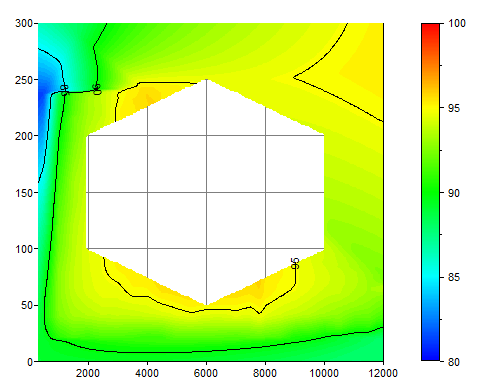

Clip2D(Data, Signal({100,200,250,200,100,50},{2000,2000,6000,10000,10000,6000}), CLIP2D_CURVEINSIDE)

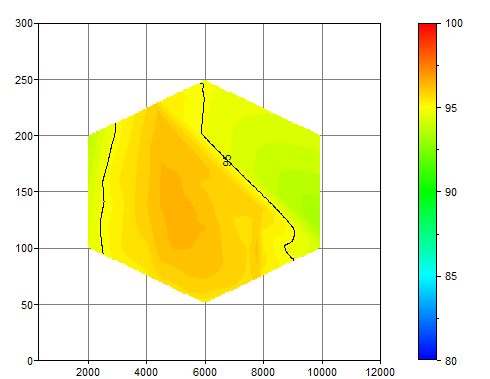

Clip2D(Data, Signal({100,200,250,200,100,50},{2000,2000,6000,10000,10000,6000}), CLIP2D_CURVEOUTSIDE)
L'exemple suivant montre comment un contour avec une courbe fermée est coupé.
