Transforme un signal d'impulsion ou un signal en échelon en un signal de fréquence.
Syntaxe
ImpulseToFrequency(Signal, le [ N Variable 1 ] [ , le SignalType Variable TYPE_IMPULSE ])
La syntaxe de la fonction ImpulseToFrequency se compose des éléments suivants :
Section |
Description |
||||||
|---|---|---|---|---|---|---|---|
Signal |
Le signal d'impulsion ou le signal en échelon à transformer. Pour les séries de données, on suppose que dX est égal à un. Les structures de données autorisées sont Série de données et Signal. Tous les types de données numériques sont autorisés. Pour les types de données complexes, un nombre est formé. Si l'argument est une liste, alors la fonction est exécutée pour chaque élément de la liste et le résultat est également une liste. |
||||||
N |
Le nombre d'impulsions par révolution. Les structures de données autorisées sont Scalaire. Tous les types de données numériques sont autorisés. La valeur doit être supérieure à 0. Si l'argument est une liste, alors son premier élément est pris. S'il s'agit à nouveau d'une liste, le processus est répété. Si l'argument n'est pas spécifié, il est défini à la valeur par défaut 1 . |
||||||
SignalType |
Le type d'ensemble de données d'entrée. L'argument SignalType peut avoir les valeurs suivantes :
Si l'argument est une liste, alors son premier élément est pris. S'il s'agit à nouveau d'une liste, le processus est répété. Si l'argument n'est pas spécifié, il est défini à la valeur par défaut TYPE_IMPULSE . |
Remarques
Le type de données du résultat est toujours Virgule flottante de 64 bits.
La structure du résultat correspond à celle de l'argument Signal.
L'unité du résultat est la même que la réciproque de l'unité de la composante X de Signal.En mode TYPE_INCREMENT un signal de niveau existant est d'abord converti en un signal d'impulsion.
La fonction recherche maintenant les flancs positifs des impulsions dans le signal d'impulsion. Le seuil de commutation est placé exactement à mi-chemin entre la valeur maximale et la valeur minimale du signal d'impulsion. On travaille avec une hystérésis de 20 %. La fréquence instantanée est obtenue en divisant la différence X des flancs voisins par N. Pour que le nombre de valeurs dans le résultat soit égal à celui de Signal la fréquence calculée est répétée jusqu'à ce qu'une nouvelle fréquence puisse être calculée.

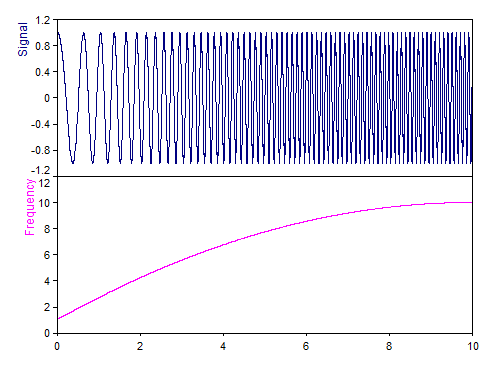

Le graphique suivant montre un signal de balayage (avec une augmentation quadratique de la fréquence convexe) et l'évolution de la fréquence instantanée, calculée à l'aide de l'algorithme décrit :
Disponible dans
FlexPro Basic, Professional, Developer Suite
Exemples
ImpulseToFrequency(Signal, 6)
Transforme un signal d'impulsion en un signal de fréquence. Six impulsions sont supposées par révolution.
ChangeUnit(ImpulseToFrequency(Signal, 4), "1/min")
Transforme un signal d'impulsion avec l'unité [s] en un signal de vitesse avec l'unité [1/min]. On suppose quatre impulsions par révolution.
ImpulseToFrequency(Signal, , TYPE_INCREMENT)
Transforme un signal d'impulsion en un signal de fréquence (en supposant une impulsion par tour). Le signal en échelon est d'abord transformé en un signal d'impulsion. La fonction Diff est utilisée à cette fin.
