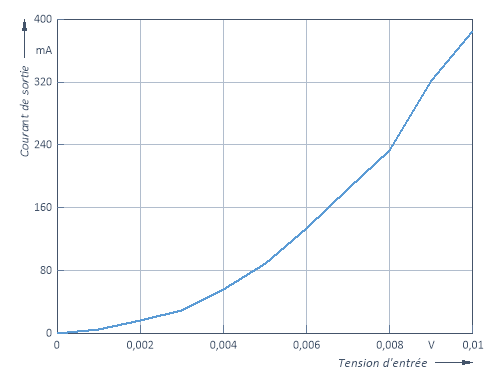

Si vous affichez le courant de sortie en tant que courbe dans un graphique dans votre tableur, les indices des valeurs de mesure sont d'abord affichés sur l'axe X du graphique. Cependant, il est plus logique d'afficher la courbe caractéristique mesurée, ce qui signifie que vous devriez écrire sur l'axe X les tensions d'entrée correspondantes aux courants de sortie mesurés. Les deux séries de données Tension d'entrée et Courant d'entrée forment ainsi ensemble un signal.
Les signaux sont très souvent présents dans les applications de mesure, par exemple, chaque fois que vous mesurez une série chronologique. Les temps auxquels les valeurs de mesure ont été échantillonnées forment la composante X et les valeurs de mesure elles-mêmes forment la composante Y du signal. Étant donné que les signaux sont si fréquemment présents, FlexPro met à votre disposition des signaux dans leur propre structure de données. Un objet de données contenant un signal se compose de deux séries de données de longueur égale, appelées composante X et composante Y.
Si vous affichez une série de données dans un graphique en tant que courbe, les valeurs X sont numérotées consécutivement, comme c'est le cas dans le tableur. Toutefois, si vous représentez un signal sous forme de courbe, l'axe X affiche automatiquement les valeurs X correspondant aux valeurs Y du signal. L'analyse des signaux est également plus simple que celle de séries de mesures séparées. Une intégration est alors écrite Integral('Courbe caractéristique') au lieu de Integral('Courant de sortie','Tension d'entrée'). Ce faisant, vous pouvez accéder à tout moment à l'une des composantes du signal : Signal.x fournit les valeurs X et Signal.y les valeurs Y correspondantes. Pour chaque composant, il est possible d'indiquer dans l'ensemble de données un commentaire et une unité physique distincts. FlexPro reconnaît plus de structures de données que la structure de données "Signal" présentée ici. Pour plus d'informations, voir Structures de données.
FlexPro créé généralement des signaux dès que les données sont importées. Lors de l'importation de données textuelles ou Excel, vous pouvez indiquer dans l'assistant quelle colonne contient les données X. Vous pouvez également indiquer le nom de la colonne.
Au lieu de créer des signaux, vous pouvez également affecter des séries de données les unes aux autres. des séries de données les unes aux autres. Entrez simplement l'objet de données avec les valeurs X comme un objet de données assigné dans l'objet de données avec les valeurs Y. FlexPro peut ensuite adopter automatiquement l'objet de données X lorsqu'un graphique est créé par exemple.
