Test de fatigue avec FlexPro : Procédures de comptage

Les procédures de comptage comme celle du Rainflow se sont révélées être un outil d'analyse inestimable dans les applications de test de fatigue. Le comptage est basé sur la recherche d'événements spécifiques dans la fonction charge-temps, par exemple le dépassement d'un certain niveau de charge ou une alternance de charge d'une certaine amplitude. À cette fin, la plage de valeurs de la fonction charge-temps est divisée en intervalles discrets, ou classes. Chaque événement trouvé est affecté à une classe et compté dans cette classe.

Caractéristiques :

  • Matrices
    Matrice de Markov et matrice de Rainflow au format « étendue-moyenne » et au format « de-à ». Le résidu du comptage Rainflow peut être facultativement inclus dans le résultat.
  • Filtre de plage
    Supprime les légères variations de charge.
  • Division en classes
    Automatique, via début et largeur de classe, début et fin, symétrique ou via un ensemble de données externes.
  • Valeurs collectives dérivées
    Valeurs crête, creux, plages positives et négatives ou paires de plages, franchissements positif ou négatifs de limites de classe.
  • Fréquences
    Absolues, relatives, en pourcentage et cumulatives.
  • Méthodes de comptage selon la norme DIN 45667
    Échantillons, stockage de valeurs maximale et durée de maintien.
  • Méthodes de comptage groupées selon la norme DIN 45667
    Échantillons, stockage de valeurs maximale et durée de maintien de deux ensembles de données d'entrée, avec division séparée des classes pour chaque ensemble de données.

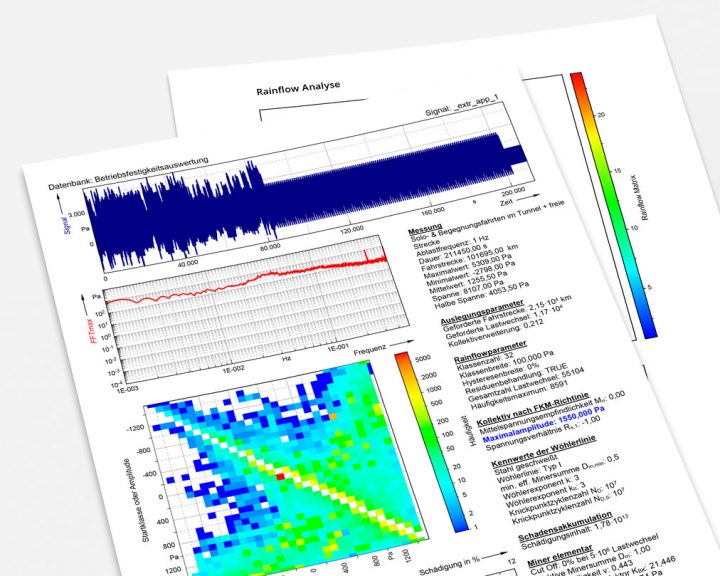

Comptage de cycle Rainflow
