Puede utilizar este objeto de análisis para calcular el producto de convolución de dos conjuntos de datos.
En el Producto de convolución circular, el cálculo se basa en la suposición de que uno o más periodos completos de una señal periódica se almacenan en ambos conjuntos de datos. Para esta variante, ambos conjuntos de datos deben tener el mismo número de valores. El resultado también tiene este número de valores. Si uno de los argumentos tiene un componente X, esto también se aplica al resultado. El resultado contiene el desfase temporal τ de la convolución.
El Producto de convolución no circular se basa en la suposición de que las señales fuera de la sección dada por los conjuntos de datos tienen una magnitud de cero. Por ello, antes de pasar al dominio de frecuencia, se añade un número suficiente de ceros a ambos conjuntos de datos. Si uno de los argumentos tiene un componente X, esto también se aplica al resultado. El resultado contiene el desfase temporal τ de la convolución. El producto de convolución se calcula para todos los τ para los que este puede tener un valor distinto de 0, es decir, para aquellos en los que todavía existe un solapamiento de ambas señales.

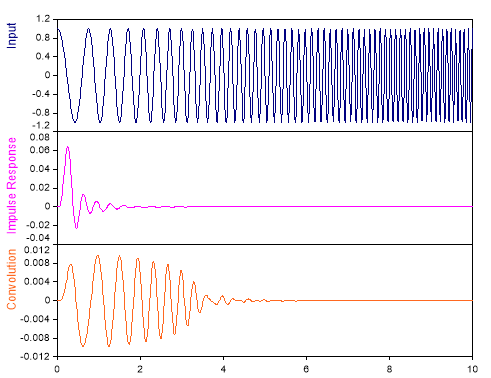

La siguiente figura muestra una imagen de la integral de convolución. Se trata de un filtro paso bajo en el dominio de tiempo. La señal se convoluciona con la respuesta al impulso de un filtro paso bajo:
Funciones FPScript utilizadas
Véase también
Objeto de análisis Correlación
* Este objeto de análisis no está disponible en FlexPro View.
