Este tutorial le muestra cómo analizar los vídeos que ha grabado junto con los datos de medición utilizando FlexPro.
Nota La evaluación de vídeos requiere la edición Professional o Developer Suite de FlexPro.
Importar vídeos y datos de medición

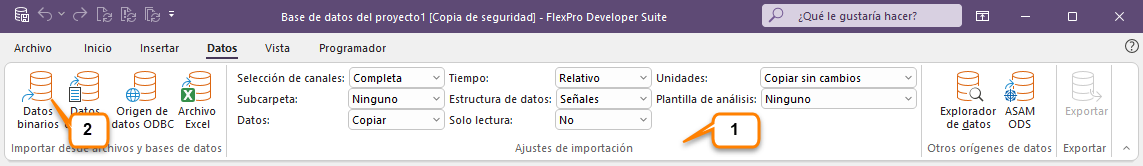

1.Haga clic en la pestaña Datos de la cinta y configure las opciones del grupo Ajustes de importación como se muestra en la imagen [1].
2.Ahora haga clic en Datos[Importar desde archivos y bases de datos] > Datos binarios para abrir el cuadro de diálogo Importar [2].
3.Cambie a la carpeta C:\Users\Public\Documents\Weisang\FlexPro\2025 o C:>Usuarios>Acceso público>Documentos públicos>Weisang>FlexPro>2025. Desde allí, vaya a la subcarpeta Video Analysis y seleccione los dos archivos de vídeo Side View.avi y Front View.avi y el archivo de datos de medición Acceleration.fpf.
4.Haga clic en Abrir.
FlexPro importa los dos vídeos como medios y los datos de medición como un conjunto de datos.
Configurar la base de tiempo de los vídeos
Para que FlexPro sincronice correctamente los vídeos con los datos de medición, su base de tiempo debe estar correctamente ajustada. En los archivos de vídeo solo se almacena la velocidad de reproducción, por ejemplo 20 fotogramas por segundo (a menudo también denominada fps, "frames per second"). Sin embargo, para grabaciones de alta velocidad, esto difiere de la velocidad de grabación, que puede ser de 500 fps, por ejemplo. Además, debe conocerse el momento en el que se capturó la primera imagen del vídeo. A partir de ese momento de inicio y de la velocidad de grabación se pueden determinar los tiempos de todos los fotogramas del vídeo.
Nota El componente X de los datos de medición debe tener una unidad de tiempo. FlexPro no sincroniza los cursores si otra unidad o ninguna unidad está presente.
En los vídeos de ejemplo, la información requerida se superpone a las imágenes:
1.Haga doble clic en el medio Side View de la lista de objetos para abrirlo.

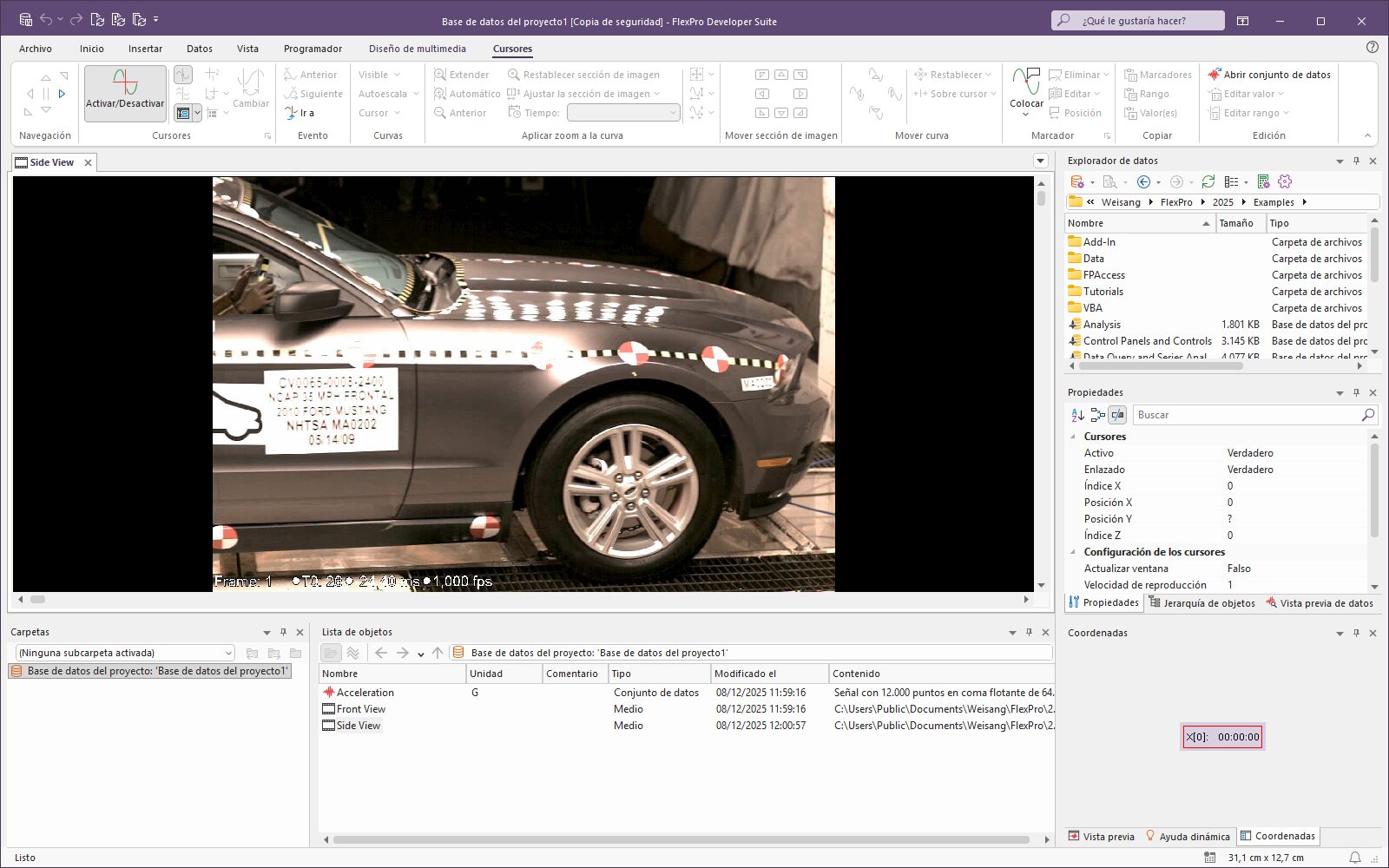

2.Ahora haga clic en Diseño de medio[Cursores] > Activar/Desactivar para activar los cursores.
Por tanto, el vídeo se grabó con una frecuencia de imagen de 1000 fps y al primer fotograma se le asigna el tiempo -24,40 ms. Ahora puede utilizar esta información para establecer la base de tiempo del medio:
3.Seleccione el medio Side View en la lista de objetos.

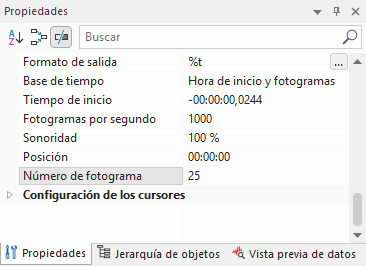

4.Desplácese hacia abajo por la ventana Propiedades, en la parte derecha de la pantalla, hasta que aparezca el campo Base de tiempo. Seleccione Tiempo de inicio y frecuencia de fotogramas.
5.Introduzca ahora -24,40 ms en el campo de entrada Tiempo de inicio.
6.A continuación, introduzca el valor 1000 en el campo Fotogramas / s:.
Ahora puede comprobar si la base de tiempo se ha configurado correctamente:
7.Mueva el control deslizante de la barra de desplazamiento horizontal hasta la derecha para pasar a la última imagen del vídeo.

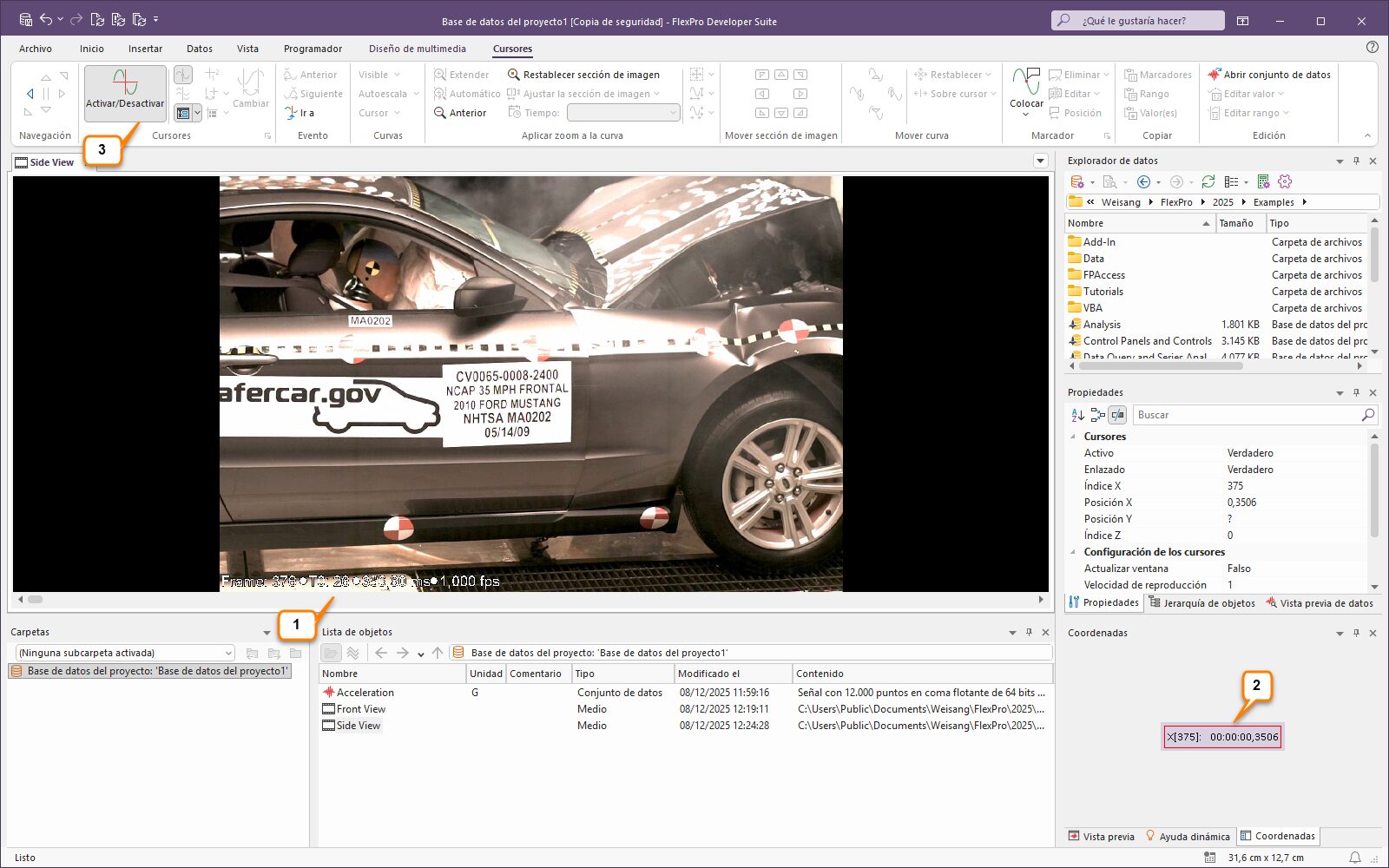

La imagen aparece en el vídeo con el número 376 y el tiempo asignado es de 350,60 ms [1]. La ventana de coordenadas de FlexPro muestra x[375]: 00:00:00,3506 [2]:
Así que el tiempo coincide. Solo se especifica el número de imagen inferior a 375 en uno. La razón de esto es que FlexPro trabaja con índices basados en cero con los cursores, es decir, como el primer punto de datos en una curva, la primera imagen en el vídeo también tiene el índice 0.
8.Ahora vuelva a desactivar los cursores con el comando [Cursores] Activar/Desactivar [3].
Nota Si desactiva los cursores, la imagen actual se guarda como fotograma. Esta fotograma se visualiza cuando se desactivan los cursores o cuando se visualiza el medio en un documento. Puede ingresar el número de imagen que desea mostrar como imagen fija en el campo Diseño de medio[Reproducción] > N.º de fotograma. Tenga en cuenta que los números de los fotogramas se cuentan empezando por uno.

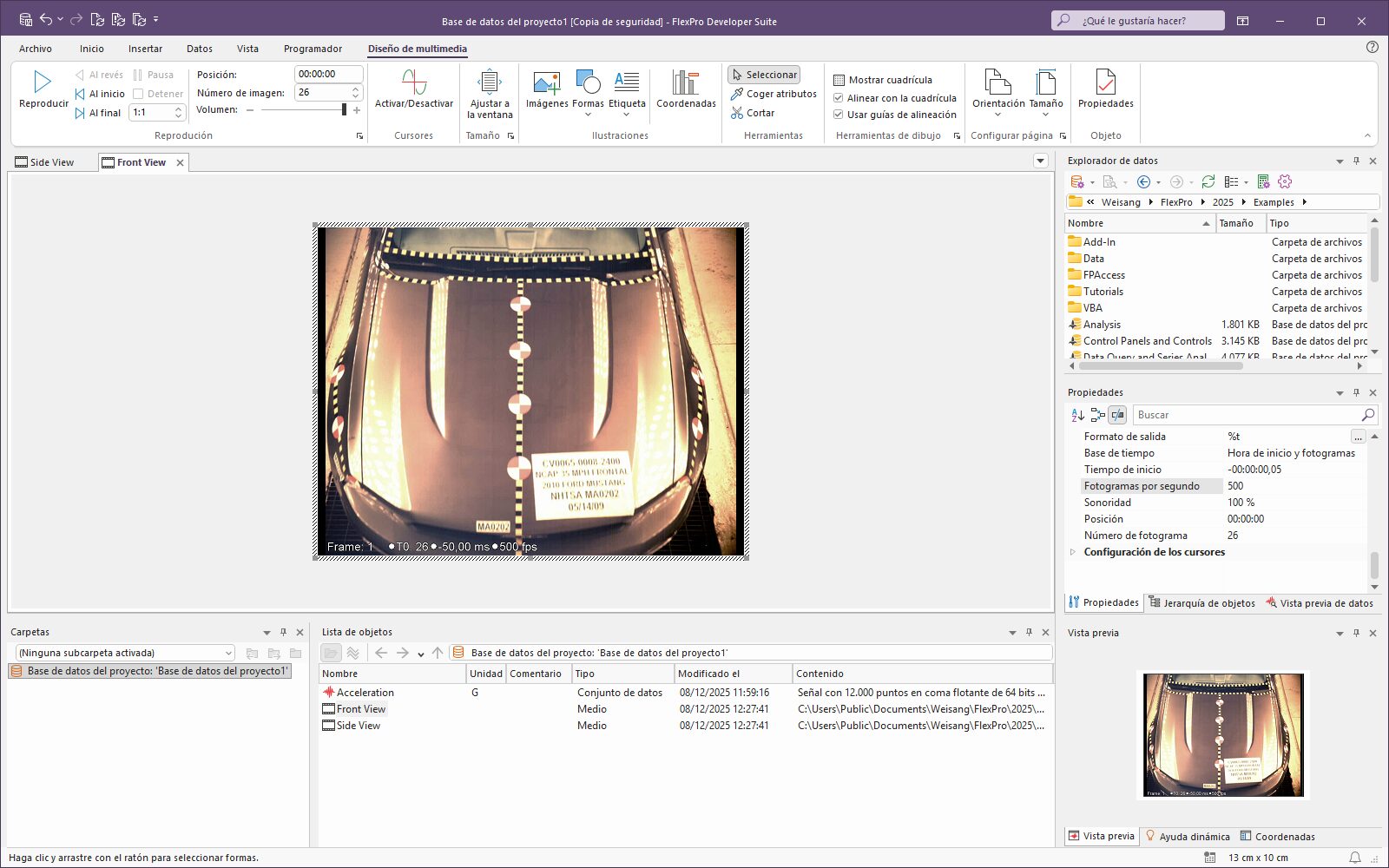

La segunda vídeo ,Front View, se grabó a una velocidad de grabación de 500 fps y el tiempo -50 ms se asigna a la primera imagen. Ahora puede repetir los pasos anteriores para practicar o seleccionar el medio Front View en la lista de objetos y, a continuación, cambiar la base de tiempo a Tiempo de inicio y frecuencia de fotogramas en la ventana Propiedades e introducir los dos valores en los campos Fotogramas / s y Tiempo de inicio.
Evaluación síncrona de vídeos y datos de medición
Ahora puede visualizar y analizar los dos vídeos junto con la señal de aceleración en una planilla:

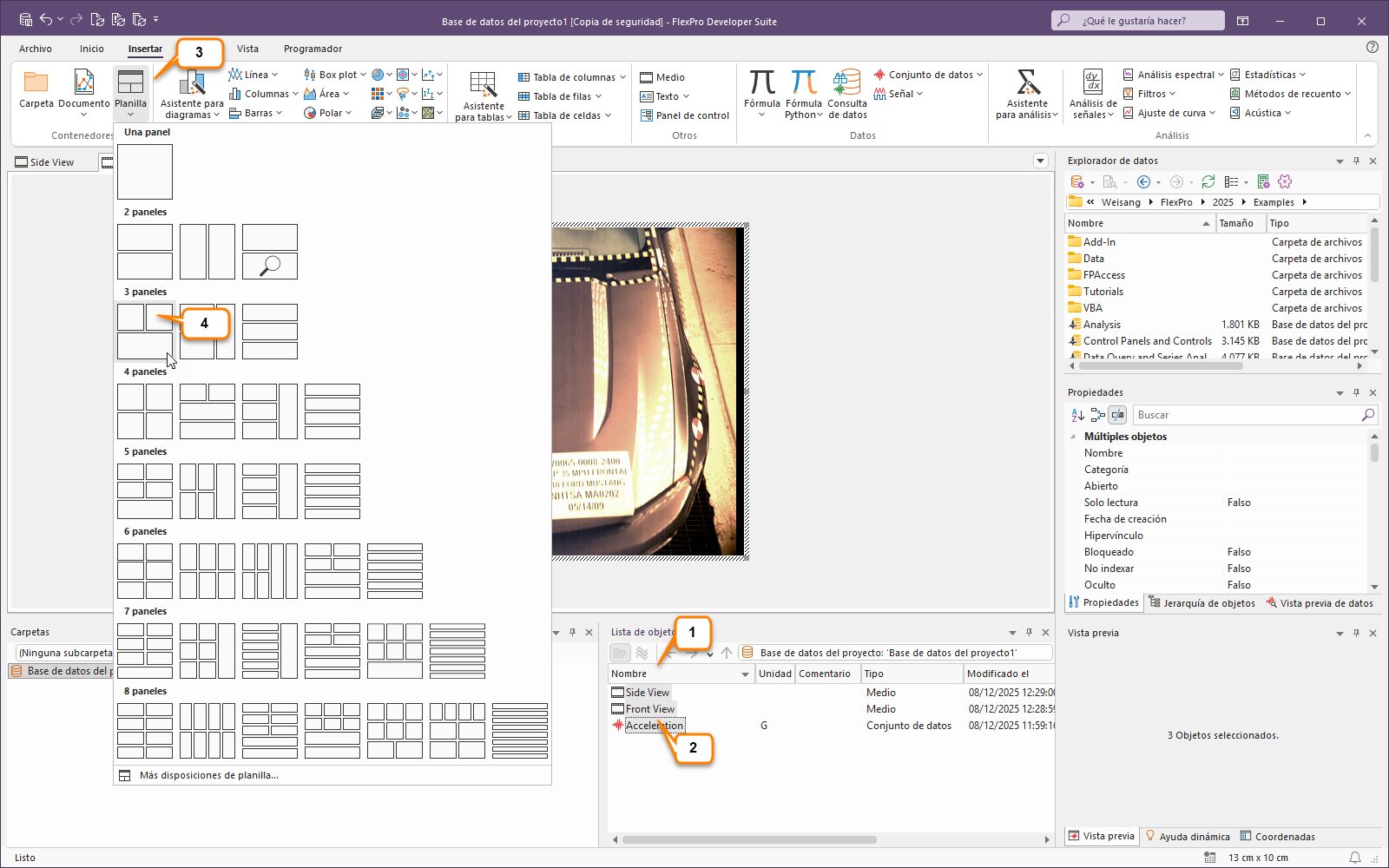

1.En la lista de objetos, invierta la ordenación de la columna Nombre [1] y seleccione los objetos Side View, Front View y Acceleration [2].
2.Haga clic en Insertar[Contenedor] > Planilla [3] y seleccione la primera entrada con tres paneles [4].

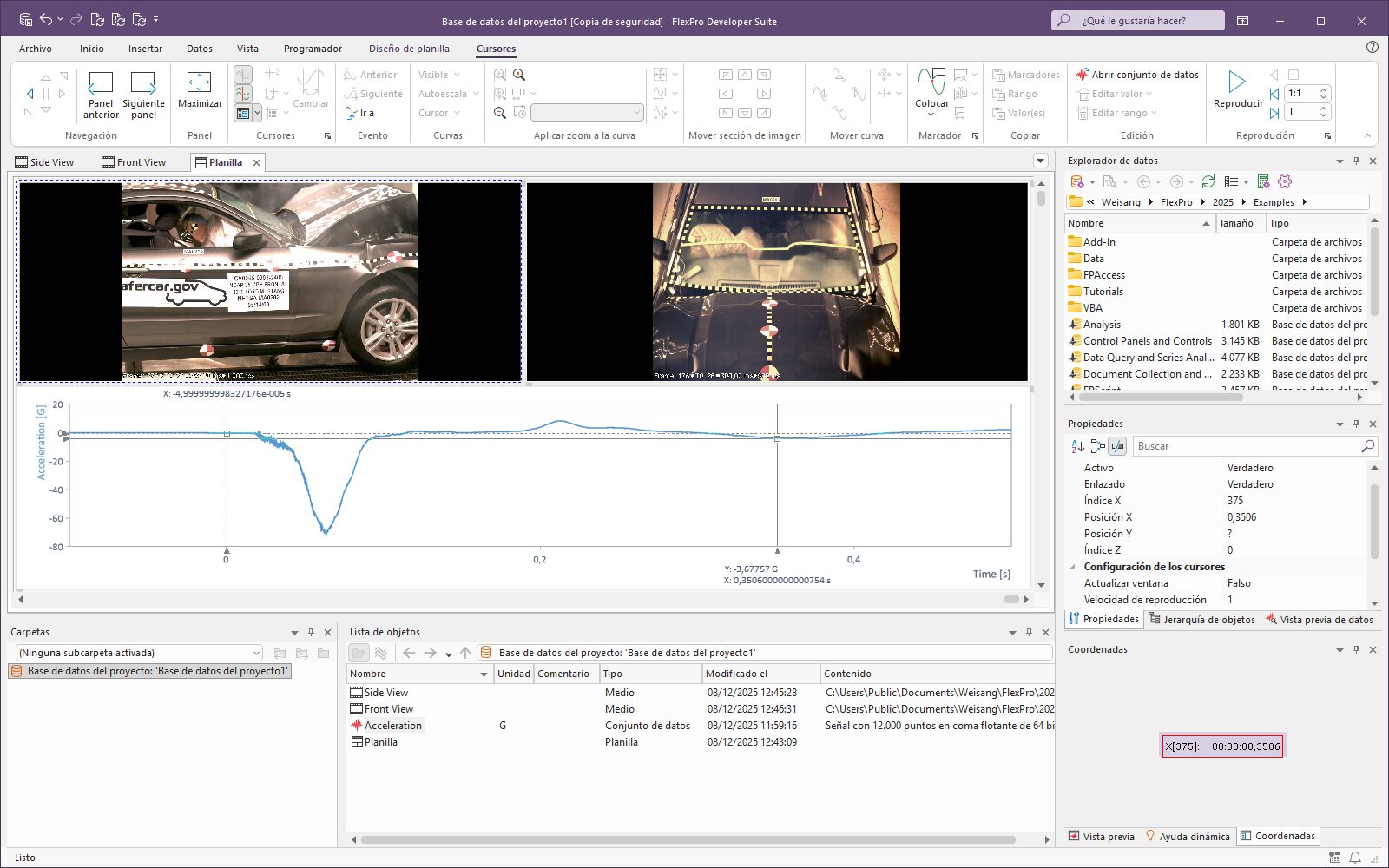

Reproducir un vídeo
1.Haga clic en el campo superior izquierdo de la planilla para seleccionar el vídeo Side View.
2.Haga clic en Cursores[Reproducción] > Saltar al inicio para saltar al inicio del vídeo.
3.Ahora haga clic en Cursores[Reproducción] > Reproducir para reproducir el vídeo.
4.Pulse Cursores[Reproducción] > Detener para finalizar la reproducción.
Nota Durante la reproducción, FlexPro rastrea el cursor en la señal. Puede establecer el incremento en segundos con el que se realiza el seguimiento del cursor haciendo clic en el diagrama y, a continuación, cambiando el valor de Incremento de reproducción en la ventana de propiedades.

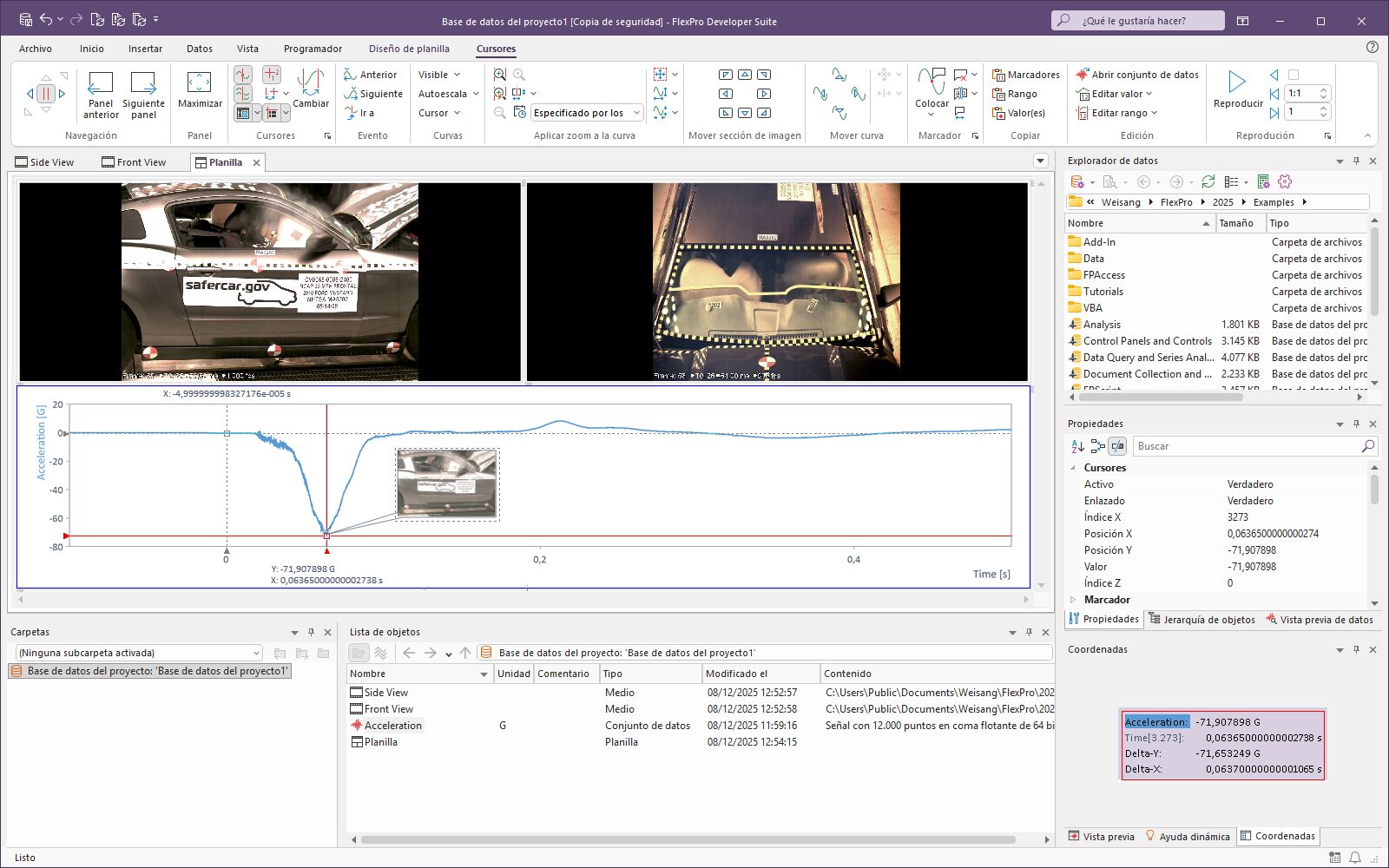

Visualizar el fotograma de un evento en la señal de medición
1.Haga clic en el título del diagrama para seleccionarlo.
2.Ahora haga clic en un evento de la señal, por ejemplo, en el punto con el máximo retardo, para colocar el cursor. FlexPro sincroniza los vídeos y muestra los fotogramas correspondientes.
Desplazarse a un fotograma con un número específico
1.Haga clic en el vídeo en el que desea ir a un fotograma específica.
2.Introduzca el Índice X de base cero en la ventana de propiedades. Si introduce 0, por ejemplo, se inicia el primer fotograma del vídeo.
Nota Puede ver un vídeo fotograma a fotograma haciendo clic en los botones de flecha de la barra de desplazamiento horizontal.
Etiquetado de eventos en la señal con un marcador de imagen
1.Haga clic con el botón derecho en el diagrama y seleccione Propiedades.
2.Haga clic en la pestaña Marcadores (diagrama activo).
3.En el área Plantilla, seleccione Marcador de imagen personalizado.
4.En la Etiqueta del marcador, seleccione Medio como Fuente.
5.En el campo Medio, seleccione Side View.MED. Este vídeo sirve ahora como fuente de la que FlexPro toma los fotogramas para los marcadores de imagen.
6.Cierre el cuadro de diálogo con Aceptar.
7.Ahora sitúe el cursor en el punto con el máximo retardo, mantenga pulsada la tecla ALT y pulse la tecla INTRO. FlexPro coloca un marcador de imagen en la posición seleccionada.
8.Coloque el marcador de imagen arrastrándolo con el ratón hasta el lugar deseado.
