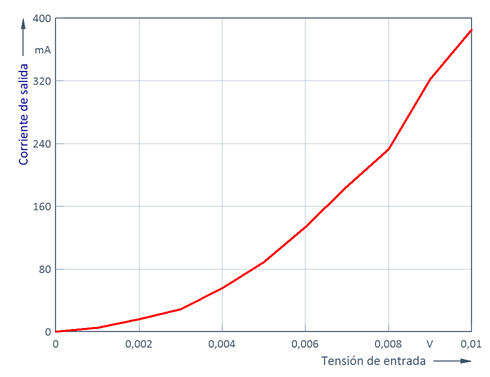

Si visualiza en su hoja de cálculo la corriente de salida como curva en un diagrama, los índices de los valores de medición se trazan primero en el eje X del diagrama. Sin embargo, tiene más sentido mostrar la curva característica medida, es decir, debería trazar en el eje X las tensiones de entrada asociadas a las corrientes de salida medidas. Las dos series de datos Tensión de entrada y Corriente de salida forman juntas una señal.
Las señales aparecen con mucha frecuencia en la tecnología de medición, por ejemplo, cada vez que mide una serie temporal. Los momentos en los que se muestrearon los valores de medición forman el componente X y los propios valores de medición forman el componente Y de la señal. Debido a que las señales ocurren con tanta frecuencia, FlexPro las ofrece como una estructura de datos separada. Un conjunto de datos que contiene una señal consta de dos series de datos de igual longitud, que se denominan componentes X e Y.
Si visualiza una serie de datos en un diagrama en forma de curva, los valores X se numeran consecutivamente, como en la hoja de cálculo. Sin embargo, si visualiza una señal en forma de curva, los valores X asociados a los valores Y de la señal se muestran automáticamente en el eje X. Analizar señales también es más fácil que analizar series de mediciones por separado. Una integración es entonces, por ejemplo, Integral(Curva característica) en lugar de Integral(Corriente de salida, Tensión de entrada). Puede acceder a uno de los componentes de la señal en cualquier momento: Señal.x proporciona los valores X y Señal.y, los valores Y correspondientes. Se puede especificar un comentario y una unidad física distintos para cada componente del conjunto de datos. FlexPro reconoce otras estructuras de datos además de la estructura de datos Señal presentada aquí. Consulte Estructuras de datos.
FlexPro suele crear señales cuando se importan los datos. Al importar datos de texto o Excel, puede especificar en el asistente qué columna contiene los datos X.
En lugar de crear señales, también puede asignar series de datos entre sí. Introduzca el conjunto de datos con los valores X como conjunto de datos asignado en el conjunto de datos con los valores Y. A continuación, FlexPro puede transferir automáticamente el conjunto de datos X al crear un diagrama, por ejemplo.
