Cuando se trabaja con una hoja de cálculo, normalmente se organizan en una tabla todos los datos que se quieren analizar. Los valores escalares, como el número actual o la fecha de una medición, ocupan una celda de la tabla. Los resultados de una medición en serie suelen ordenarse en una o varias columnas.
Esto es muy práctico para cantidades manejables de datos, porque se tiene acceso directo a todos los datos. Sin embargo, este método alcanza sus límites si se trabaja con grandes cantidades de datos o si el número de datos, por ejemplo, una serie de mediciones, varía.
Estos casos se tuvieron en cuenta en el desarrollo de FlexPro. Esta es la razón por la que los datos en FlexPro se dividen en varios conjuntos de datos, que se almacenan juntos en una base de datos del proyecto FlexPro. Cada conjunto de datos solo incluye datos del mismo tipo. Una mirada más atenta a la tabla de ejemplo muestra que hay datos con diferentes estructuras y tipos de datos. Por ejemplo, el número de medición es un valor escalar, la lista de objetos de ensayo es una serie de datos con cadenas y la tensión de entrada y la corriente de salida son series de datos con once valores cada una. Por tanto, la estructura de datos especifica cómo se organizan los datos relacionados y el tipo de datos especifica si se trata de números en coma flotante, cadenas u otros valores.

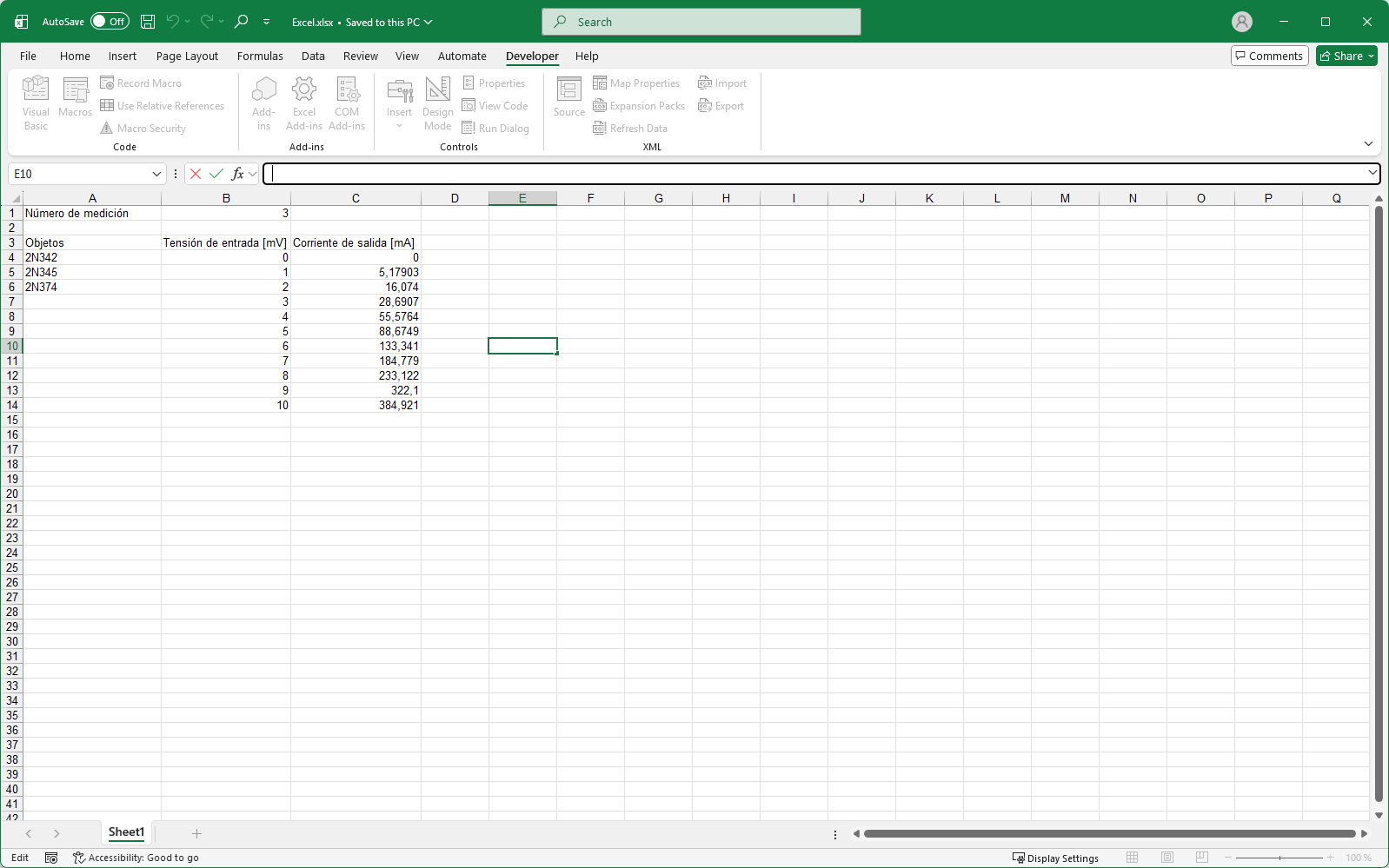

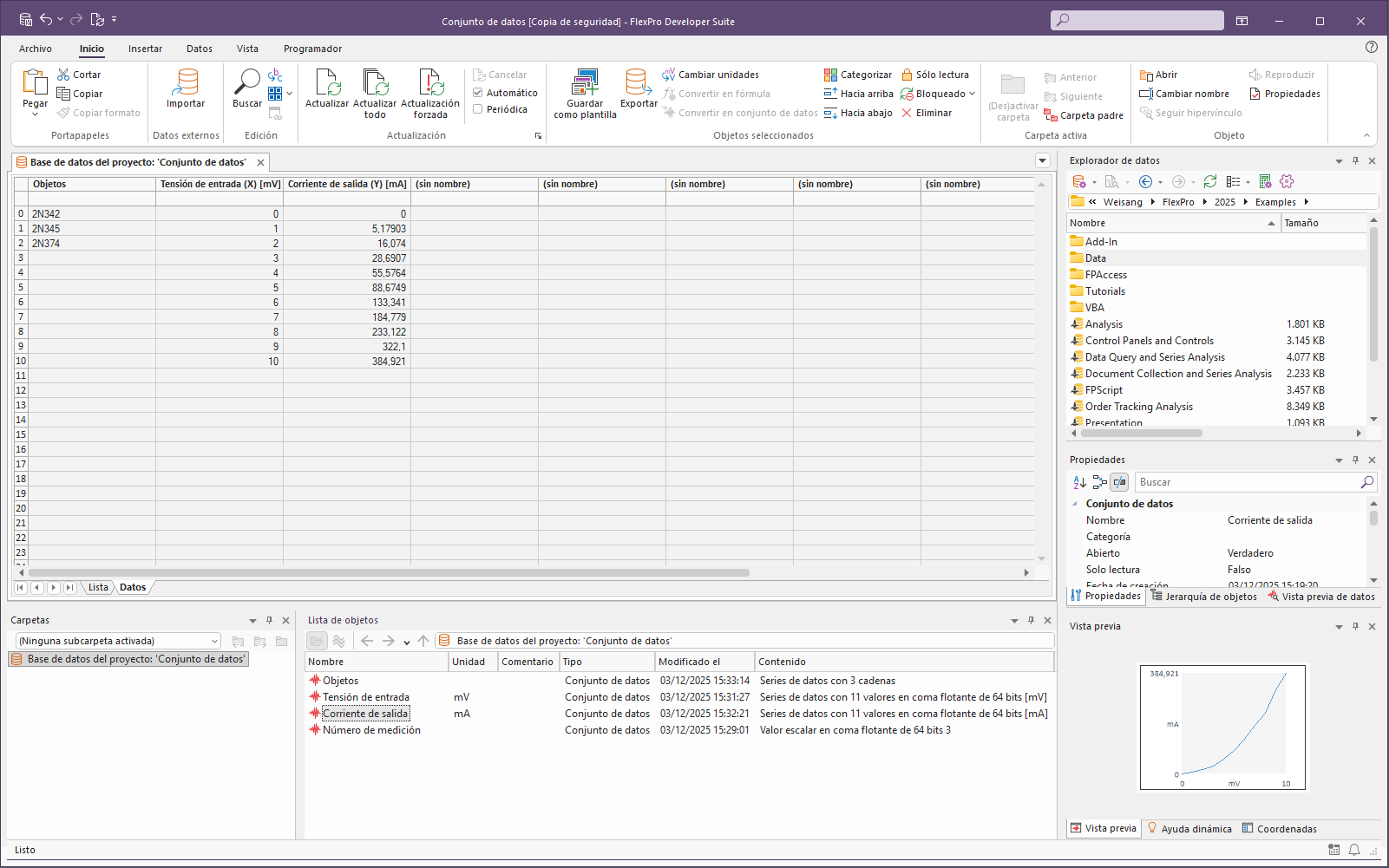

FlexPro dispone de una estructura de datos adecuada para cada elemento del ejemplo, en la que se crean los conjuntos de datos correspondientes. El número actual de la medición se almacena como conjunto de datos Número de medición con un valor escalar, por ejemplo. La lista con los objetos de ensayo, como conjunto de datos Objetos de ensayo con una serie de datos con varias cadenas, y la Tensión de entrada y la Corriente de salida, como series de datos. En las imágenes de arriba puede ver un libro de Excel y los conjuntos de datos importados en FlexPro. En el ejemplo, los conjuntos de datos están disponibles como vínculos de datos Excel, es decir, no contienen los datos directamente, sino que remiten a las áreas correspondientes del archivo Excel. Puede convertir dichos vínculos en conjuntos de datos de FlexPro en cualquier momento. Los valores de los conjuntos de datos pueden editarse en FlexPro.
Como muestra la imagen de arriba, FlexPro puede mostrar series de datos en una cuadrícula de datos similar a Excel y puede editarlos cómodamente.
Para trabajar sin problemas con FlexPro, es muy importante que reconozca qué estructuras de datos están disponibles. A menudo no se percata de esto cuando trabaja con una hoja de cálculo porque las estructuras de datos solo resultan de la disposición de los datos en las celdas de la tabla. Un error común, por ejemplo, es almacenar columnas adyacentes en un único conjunto de datos, aunque sean valores diferentes. La siguiente tabla le ayudará a determinar la estructura de datos correcta de los distintos elementos de su hoja de cálculo.
Estructura de datos de FlexPro |
Descripción |
Apariencia en la hoja de cálculo |
Valor escalar |
Un valor único, por ejemplo, la fecha de una medición, un único valor medido u otro parámetro |
Una celda que contiene el valor, por ejemplo, el número de medición del ejemplo anterior. |
Serie de datos |
Una columna con varios valores relacionados. Todos los valores deben tener la misma unidad física. |
Una columna con varias celdas, por ejemplo, las tensiones de entrada y las correintes de salida del ejemplo anterior |
Matriz de datos |
Una matriz de valores relacionados. Todos los valores deben tener la misma unidad física. |
Varias columnas adyacentes. Estas matrices se utilizan, por ejemplo, para gráficos de superficie. |

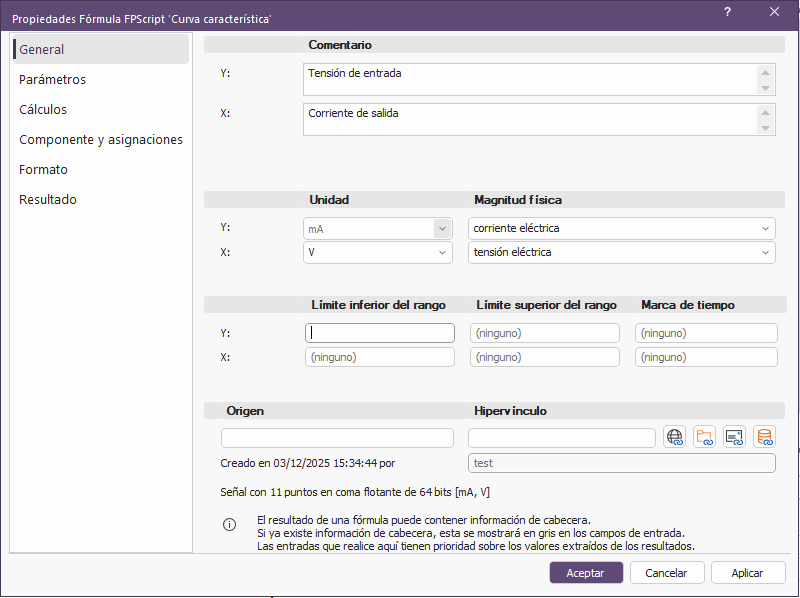

Los datos reales suelen incluir información adicional, como la unidad física o comentarios. Se almacenan como información de cabecera en los conjuntos de datos. Cuando muestre los datos más tarde, FlexPro puede acceder a ellos y etiquetar automáticamente los ejes de un diagrama, por ejemplo.
