Documentación de FlexPro 2025

Ventana principal de FlexPro

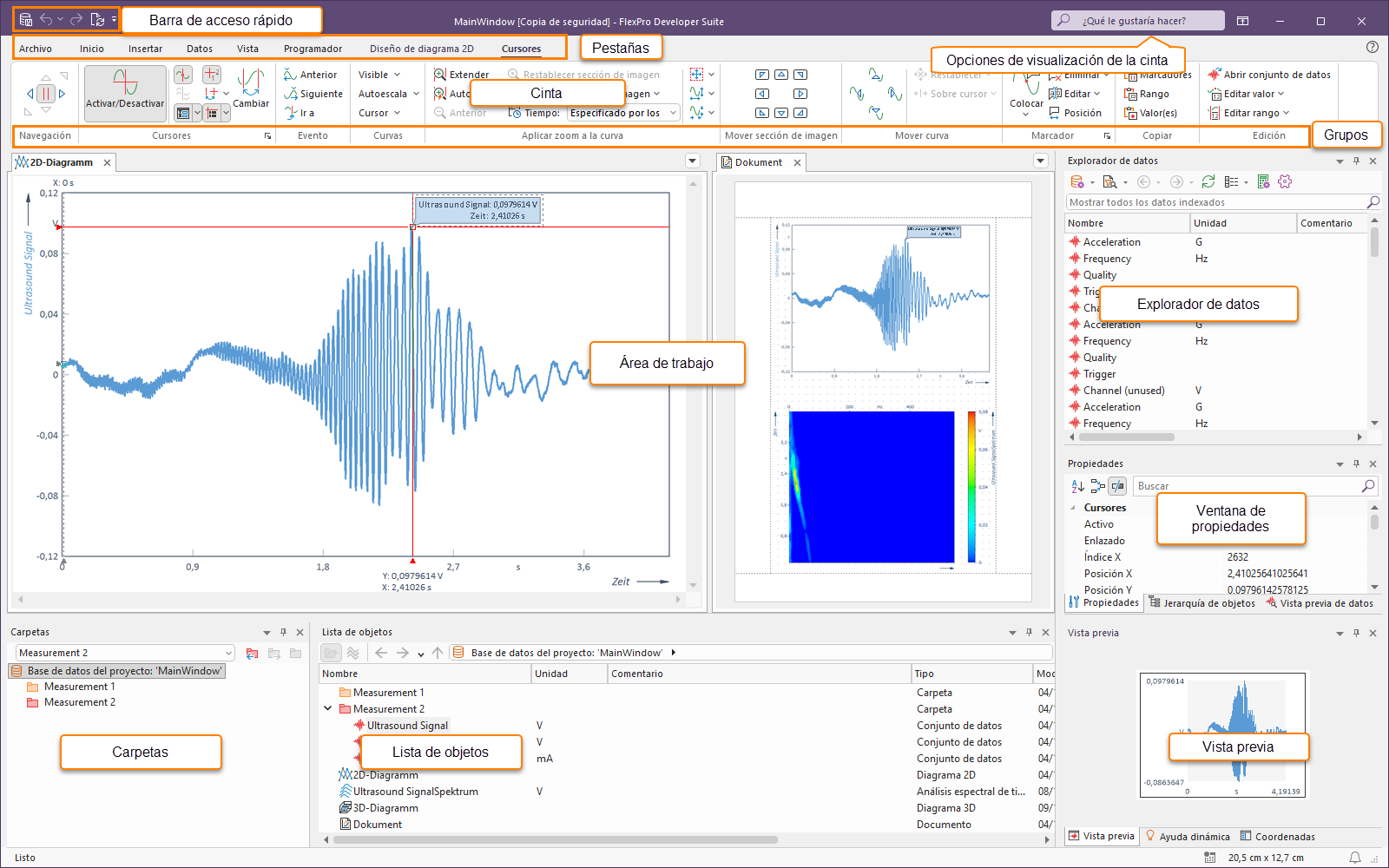

La ventana principal de FlexPro muestra los datos de una base de datos del proyecto abierta y le ofrece opciones para navegar y buscar en la base de datos del proyecto y para editar los objetos de la base de datos del proyecto. La ventana principal consta de los siguientes componentes:

Cinta

La cinta le ofrece un cómodo acceso a los comandos de FlexPro. Está dividida en varias pestañas, una de las cuales está activa cada vez. En el ejemplo anterior, se trata de la pestaña Cursores. Haga clic en el título para cambiar de pestaña. Los comandos se organizan en grupos, cuyos nombres se muestran debajo de los símbolos. En la documentación de FlexPro se utiliza la siguiente representación para un comando: Pestaña[Grupo] > Comando, por ejemplo, Cursores[Evento] > Siguiente. Algunos símbolos abren menús en los que debe seleccionar una entrada. Se puede reconocer mediante una pequeña flecha al lado o debajo del símbolo, por ejemplo, Cursores[Marcador] > Colocar > Marcador de punto.

La cinta también puede minimizarse para que solo se muestren las pestañas y disponer así de más espacio para el área de trabajo.

Barra de acceso rápido

En la barra de acceso rápido, que puede personalizar, encontrará comandos importantes a los que puede acceder directamente sin tener que cambiar de pestaña.

En el campo Qué le gustaría hacer, puede buscar comandos por su nombre y ejecutarlos directamente.

Carpeta

Esta ventana, que normalmente se muestra en la parte izquierda de la ventana principal de FlexPro, muestra todas las carpetas y todos los objetos de datos que proporcionan una lista.

Lista de objetos

La lista de objetos tiene dos vistas: Objetos y Elementos de lista.

Si selecciona una carpeta en la ventana de carpetas, la lista de objetos cambia a la vista Objetos y muestra todos los objetos y subcarpetas de esta carpeta.

Si selecciona una lista en la ventana de carpetas, la lista de objetos cambia a la vista Lista de elementos y muestra los elementos de la lista. En la vista Elementos de lista, puede seleccionar elementos de lista individualmente, por ejemplo, para crear un diagrama para ellos. Si desea utilizar la lista completa seleccionada en la ventana de carpetas como selección para una operación, solo tiene que cambiar a la vista Objetos. Ahora la lista ya aparece seleccionada.

Al igual que con el explorador de Windows, puede mover, copiar, cambiar el nombre y eliminar objetos en la vista Objetos. Sin embargo, a diferencia del explorador de Windows, también puede reordenar los conjuntos de datos en la lista de objetos, por ejemplo, para especificar un orden concreto al crear un diagrama.

Puede dividir los objetos de la lista de objetos en categorías para que después solo se muestren los objetos de una o varias categorías.

En la lista de objetos solo se muestra el contenido de la carpeta seleccionada en la ventana de carpetas. Puede visualizar el contenido de carpetas adicionales abriéndolas en el área de trabajo.

Si señala con el ratón el nombre de un objeto de la lista de objetos, aparece una ventana de información para ese objeto. Si el objeto es un objeto de datos, se muestran todas las propiedades numéricas de los datos del objeto, como los valores extremos o el orden de los datos.

Jerarquía de objetos

Esta ventana muestra los objetos de la carpeta seleccionada en la ventana de carpetas en una estructura jerárquica. De este modo, puede comprobar fácilmente qué objetos están directa o indirectamente vinculados a un objeto determinado. La presentación es más clara que la de la lista de objetos, ya que en el nivel superior solo aparecen los objetos que no se utilizan en ningún otro objeto, por ejemplo, sus documentos y planillas. Si selecciona un objeto en la vista jerárquica, esta selección no solo representa el objeto en sí, sino también todos los objetos subordinados que utiliza. Esto facilita, por ejemplo, la copia de redes de objetos completas.

Registro de eventos

Todos los errores y advertencias que se producen durante la actualización de análisis y documentos se muestran en el registro de eventos con el momento en que se produjeron y el nombre de la fuente. Eventos típicos son conjuntos de datos no encontrados, errores de sintaxis en fórmulas o errores de cálculo, como una división entre cero. El registro de eventos admite los dos modos de operación: Historial de eventos y Búsqueda de errores. El historial de eventos registra todos los eventos cronológicamente, mientras que la búsqueda de errores borra los mensajes antiguos antes de cada actualización para que solo se muestren los errores pendientes.

Puntos de interrupción

En esta ventana se muestran los puntos de interrupción que se han establecido en las fórmulas para la búsqueda de errores.

Pila de llamadas

Cuando se depuran fórmulas con el depurador, se muestran en esta ventana todas las fórmulas llamadas hasta alcanzar la posición de ejecución actual.

Resultados de búsqueda 1 y 2

Estas ventanas muestran los objetos encontrados durante una búsqueda en la base de datos del proyecto.

Inspección

Esta ventana muestra el resultado actual y el contenido de las variables seleccionadas mientras se depura código FPScript o Python.

Vista previa

La vista previa muestra rápidamente el contenido de un objeto seleccionado.

Vista previa de datos

La vista previa de datos es una ventana de vista previa ampliada específica para los conjuntos de datos. El conjunto de datos seleccionado se muestra como una curva y puede utilizar el cursor de datos para medir los datos o ampliar una sección.

Propiedades

Esta potente ventana le permite editar rápidamente las propiedades de los objetos seleccionados.

Origen de datos ASAM ODS

Esta ventana solo está disponible si está instalada la opción Importación de datos ASAM-ODS. Muestra los datos de un origen de datos ASAM-ODS conectado y permite navegar y buscar en la estructura jerárquica e importar los datos de medición del origen de datos ASAM-ODS a la base de datos del proyecto de FlexPro.

Explorador de datos

El explorador de datos indexa las bases de datos de su disco duro para que pueda buscar rápidamente en ellas, visualizar una vista previa con estadísticas e importar datos. Esta funcionalidad solo está disponible si está instalada la opción Explorador de datos. De lo contrario, el explorador de datos muestra los archivos del disco duro, de forma similar al explorador de Windows.

Ayuda dinámica

Esta ventana muestra instrucciones y artículos seleccionados para el objeto que está editando o para la ventana en la que está trabajando. Haga clic en un tema de ayuda para visualizarlo.

Coordenadas

Esta ventana muestra las coordenadas mientras se utilizan los cursores de datos en los diagramas.

Área de trabajo

Esta es el área central de la ventana principal en la que FlexPro muestra en pestañas los objetos abiertos en la base de datos del proyecto. Puede dividir el área de trabajo horizontal y verticalmente en grupos de pestañas para mostrar las ventanas una al lado de la otra.

Menú contextual

Un menú contextual le ofrece una selección de los comandos más importantes para la selección actual o el entorno de trabajo actual. Puede abrir un menú contextual para un objeto específico haciendo clic sobre él con el botón derecho del ratón.
