Puede utilizar este objeto de análisis para alisar un conjunto de datos. Puede procesar series de datos, matrices de datos, señales y series de señales. El objeto calcula medias móviles, valores medianas móviles, máximos o mínimos. Con la opción Filtros digitales, también están disponibles el filtro Savitzky-Golay, el filtro LOESS, el filtro LOWESS y el filtro de Gauss. Puede establecer el ancho de alisado N, es decir, el número de valores que se deben analizar para cada valor del resultado. La media móvil alisa las señales ruidosas. Por otra parte, la mediana móvil es especialmente adecuada para filtrar valores atípicos de conjuntos de datos. La mediana de una serie de valores es el valor medio de la serie ordenada. El filtro Savitzky-Golay no está optimizado para la supresión de las frecuencias más altas, sino para la supresión de los momentos estadísticos de orden superior. LOESS y LOWESS son métodos de alisado de regresión ponderada local que utilizan una función de modelo cuadrática o lineal en el cálculo iterativo. El filtro de Gauss es un filtro paso bajo. Alisa un conjunto de datos mediante convolución con una distribución normal gaussiana con desviación típica ajustable σ (ancho). El filtro de Gauss puede utilizarse para lograr un mejor alisado que la media móvil.

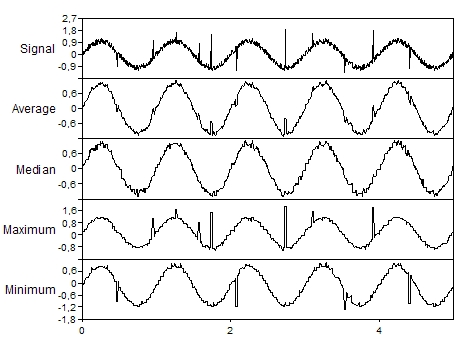

El siguiente gráfico muestra los efectos de los distintos métodos de alisado en una señal ruidosa con valores atípicos. Se puede observar que el filtro de mediana elimina mejor los valores atípicos:
El alisado mediante una media móvil es una operación de filtro lineal. Esto corresponde a una convolución de la señal con una ventana rectangular cuyo ancho corresponde al Ancho de alisado. El siguiente diagrama muestra la función de transferencia de la ventana rectangular para n = 10 y n = 20:

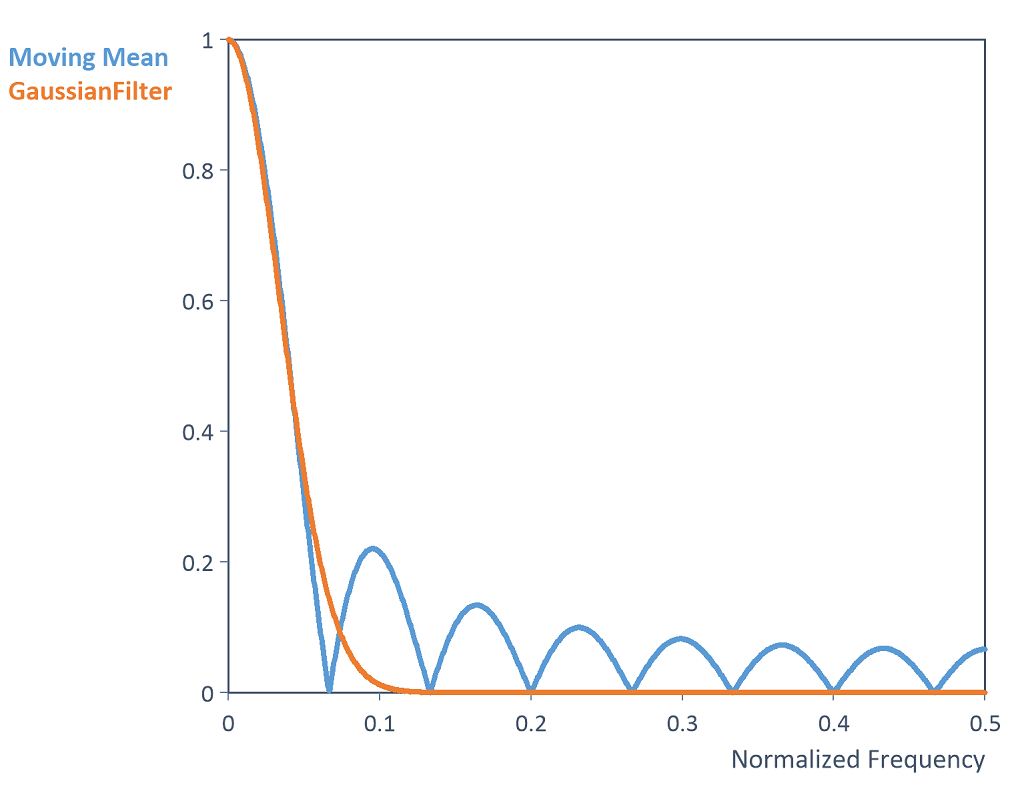

El siguiente gráfico muestra la comparación de la respuesta de amplitud del filtro paso bajo de Gauss con desviación típica 4,7 con una media móvil con ancho de alisado 7. Las frecuencias altas se suprimen, en particular, de forma mucho más eficaz que con la media móvil:
Funciones FPScript utilizadas
Véase también
* Este objeto de análisis no está disponible en FlexPro View.
