Puede utilizar este objeto de análisis para convertir curvas espaciales en series de señales y viceversa. Una curva espacial contiene datos de dispersión, es decir, valores Y que se asignan a cualquier coordenada X y Z. En cambio, una serie de señales contiene una matriz de datos Y dispuestos en una cuadrícula. Los componentes Y y Z determinan las coordenadas de la cuadrícula.
La opción Convertir una serie de señales con un componente Z (superficie) en una curva espacial toma los valores Y de la matriz de datos Y uno tras otro, es decir, columna por columna, y los almacena junto con sus coordenadas X y Z como puntos de curva espacial.
Si se selecciona la opción Convertir curva espacial en superficie, los componentes X y Z de la curva espacial se ordenan primero de forma que se conviertan estrictamente en monótonos crecientes. Estos conjuntos de datos ordenados forman los componentes X y Z de la serie de señales. Los valores próximos se resumen mediante una media aritmética. En el segundo paso, los valores Y se introducen en las posiciones (X, Z) correspondientes de la matriz de datos Y del resultado. Si varios valores Y caen en la misma posición, se promedian aritméticamente de forma continua. Las posiciones no ocupadas en la matriz de datos se marcan como no válidas. El valor de Tolerancia determina lo cerca que deben estar los puntos vecinos para que se agrupen como un solo punto. Este valor se especifica como porcentaje del intervalo de valores para el componente X o Z de la curva espacial. Este procedimiento es especialmente adecuado para los datos de dispersión que ya están dispuestos en una cuadrícula.
Seleccione Convertir una curva espacial en una superficie interpolada si los datos de dispersión de la curva espacial tienen una disposición arbitraria. Esta opción modela inicialmente una superficie continua para los datos utilizando el procedimiento "Natural Neighbor". A continuación, este se analiza en puntos equidistantes de la cuadrícula para determinar los valores Y de la serie de señales resultante. Puede determinar libremente el número de filas y columnas como parámetro del Número de valores Y o del Número de valores Z. Utilice la opción Superficie convexa para determinar qué debe ocurrir con las posiciones de la cuadrícula que se encuentran fuera del casco convexo de los valores X y Z de la curva espacial. Si selecciona la opción, estos valores Y se invalidan. En caso contrario, se extrapola la superficie.

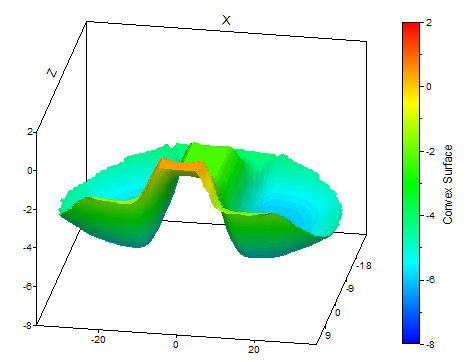

Los siguientes gráficos muestran una superficie convexa "Natural Neighbor" y los datos subyacentes:
Funciones FPScript utilizadas
Véase también
Objeto de análisis Interpolación de superficie
* Este objeto de análisis no está disponible en FlexPro View.
