Realiza la compensación de temperatura de una señal de deformación medida con una galga extensométrica.
Sintaxis
StrainGaugeTemperatureCompensation(Strain, Temperature, PolynomialCoefficients, GaugeFactor, GaugeFactorTemperatureCoefficient, ReferenceTemperature, [ StrainGaugeTEC = 0 10^-6/K ] [ , MaterialTEC = 0 10^-6/K ])
La sintaxis de la función StrainGaugeTemperatureCompensation consta de los siguientes elementos:
Parte |
Descripción |
|---|---|
Strain |
Símbolo:εu(T). Un conjunto de datos de deformación medidos con una galga extensométrica. Si la gestión de unidades está desactivada, el conjunto de datos debe estar disponible en la unidad µm/m. Las estructuras de datos permitidas son Serie de datos y Señal. Se permiten todos los tipos de datos numéricos. Si el argumento es una lista, la función se ejecuta para cada elemento de la lista y el resultado también es una lista. |
Temperature |
Símbolo T. Un conjunto de datos de temperatura medida. Si la gestión de unidades está desactivada, el conjunto de datos debe estar en la unidad °C. Las estructuras de datos permitidas son Serie de datos y Señal. Se permiten todos los tipos de datos numéricos. Si el argumento es una lista, la función se ejecuta para cada elemento de la lista y el resultado también es una lista. |
PolynomialCoefficients |
Símbolo:a0, a1, ... . Una serie de datos con los coeficientes polinómicos, determinados a partir de la hoja de datos de la galga extensométrica. El primer valor es el coeficiente a0, el segundo valor es el coeficiente a1, y así sucesivamente. Las estructuras de datos permitidas son Serie de datos. Se permiten todos los tipos de datos numéricos. Si el argumento es una lista, la función se ejecuta para cada elemento de la lista y el resultado también es una lista. |
GaugeFactor |
Símbolo: kD. El factor k determinado a partir de la hoja de datos de la galga extensométrica. Las estructuras de datos permitidas son Valor escalar. Se permiten todos los tipos de datos numéricos. Si el argumento es una lista, se toma su primer elemento. Si se trata de nuevo de una lista, se repite el proceso. |
GaugeFactorTemperatureCoefficient |
Símbolo: αk. El coeficiente de temperatura del factor k determinado a partir de la hoja de datos de la galga extensométrica. La unidad es 1/K. Las estructuras de datos permitidas son Valor escalar. Se permiten todos los tipos de datos numéricos. Si el argumento es una lista, se toma su primer elemento. Si se trata de nuevo de una lista, se repite el proceso. |
ReferenceTemperature |
Símbolo: TRef. La temperatura de referencia determinada a partir de la hoja de datos de la galga extensométrica. Si la gestión de unidades está desactivada, el conjunto de datos debe estar en la unidad °C. Las estructuras de datos permitidas son Valor escalar. Se permiten todos los tipos de datos numéricos. Si el argumento es una lista, se toma su primer elemento. Si se trata de nuevo de una lista, se repite el proceso. |
StrainGaugeTEC |
Símbolo: αSG. El coeficiente de dilatación térmica del material DMS utilizado, obtenido a partir de la hoja de datos de la galga extensométrica. La unidad es 10^-6/K. Las estructuras de datos permitidas son Valor escalar. Se permiten todos los tipos de datos numéricos. Si el argumento es una lista, se toma su primer elemento. Si se trata de nuevo de una lista, se repite el proceso. Se establece el valor predeterminado 0 10^-6/K si no se especifica el argumento. |
MaterialTEC |
Símbolo: αM. El coeficiente de dilatación térmica del material utilizado sobre el que se realiza la medición. Si el material no difiere del material DMS, el valor es idéntico a StraingGaugeTEC. La unidad es 10^-6/K. Las estructuras de datos permitidas son Valor escalar. Se permiten todos los tipos de datos numéricos. Si el argumento es una lista, se toma su primer elemento. Si se trata de nuevo de una lista, se repite el proceso. Se establece el valor predeterminado 0 10^-6/K si no se especifica el argumento. |
Notas
La función realiza la compensación de temperatura de una señal de deformación medida con una galga extensométrica. Se asume que se trata de galgas extensométricas autocompensadas, es decir, que la influencia de la resistencia del cable ya ha sido eliminada. Tampoco se tiene en cuenta la influencia de la temperatura en las cintas de conexión de las galgas extensométricas. La determinación del error residual se realiza mediante una función polinómica indicada en la hoja de datos de la galga extensométrica.
Además de la función polinómica, la fórmula utilizada incluye la dependencia de la temperatura del factor k y una consideración adicional de una desviación entre el coeficiente de dilatación térmica del material sobre el que se ha realizado la medición y el coeficiente de dilatación térmica del material de la galga extensométrica. Para la compensación de la temperatura se utiliza la siguiente fórmula:
En los tipos de datos complejos se calcula un valor absoluto.
Disponibilidad
FlexPro Professional, Developer Suite
Ejemplos

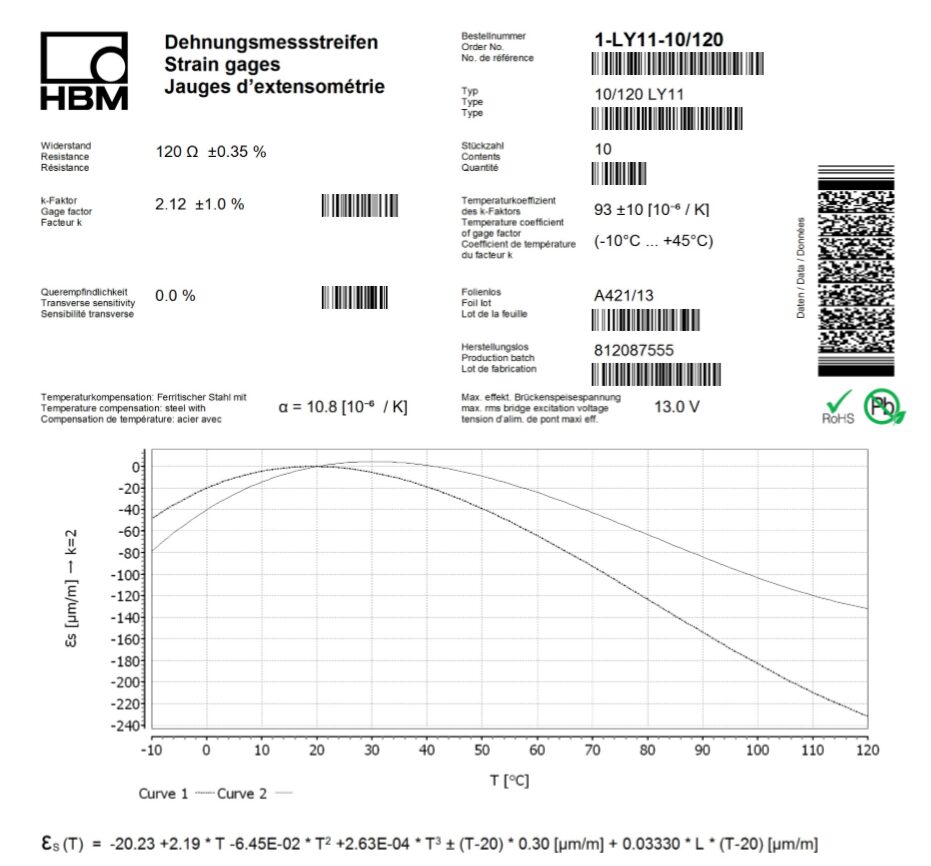

StrainGaugeTemperatureCompensation('Strain', 'Temperature', {-20.23, 2.19, -6.45E-02, 2.63E-04}, 2.12, 93 * 10^-6, 20, 10.8, 23)
Realiza una compensación de temperatura. 23 ppm/K es el coeficiente de dilatación térmica del material de aluminio utilizado.
